Полый вал
80 мм
22 мм
14/15/19/20/24 мм
17-24бит
Абсолютный однооборотный, Абсолютно-Многооборотный
IP50
Бисс-С, ССИ
Нет
| Количество: | |
|---|---|

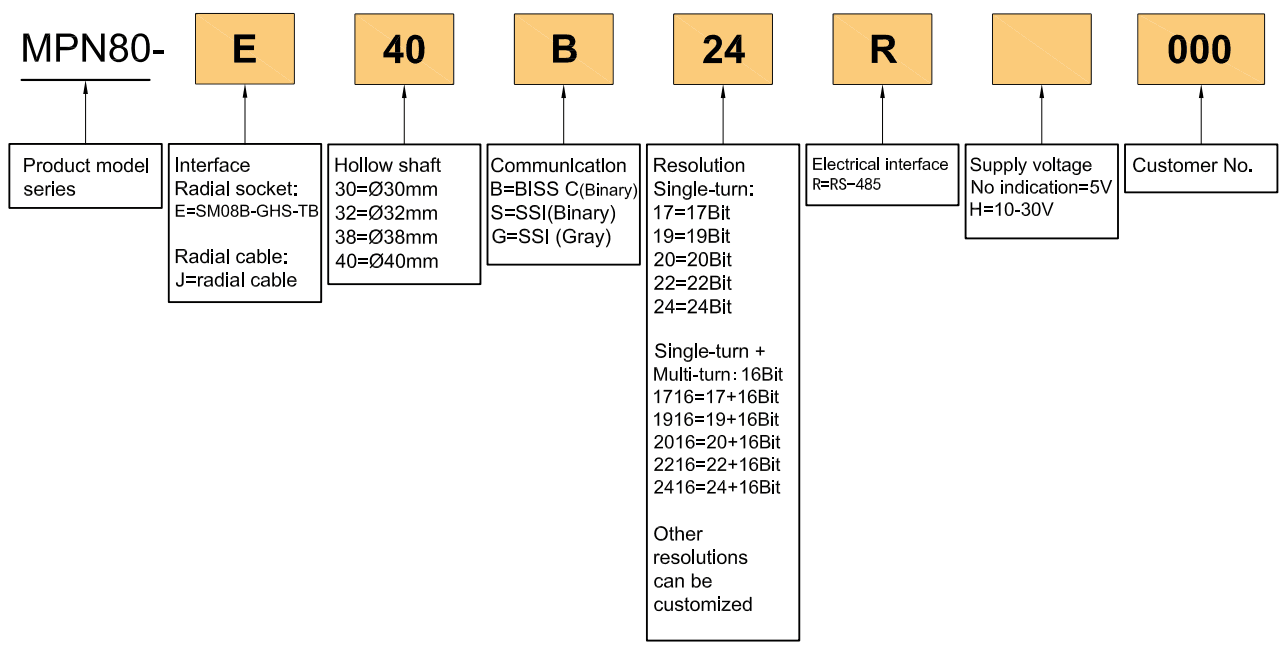

МПН80
| Предметы | Основные параметры |
| Бренд | Хэнсян |
| Тип энкодера | Абсолютный энкодер |

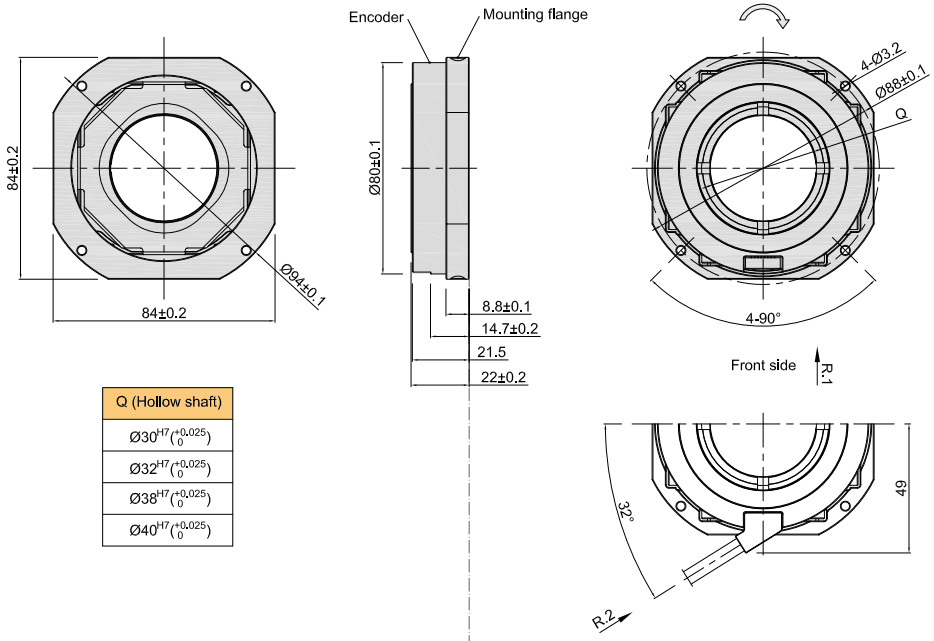

| Внешний диаметр | 80 мм (Монтажный фланец 94 мм) |
| Толщина | 22 мм |
| Тип полого вала | Сквозное отверстие |
| Диаметр полого вала | 30 мм;32 мм;38 мм;40 мм |
| Разрешение | однооборотный: 17 бит, 19 бит, 20 бит, 22 бит, 24 бит |
| многооборотные: 1716=17+16бит, 1916=19+16бит, | |
| 2016=20+16бит, 2216=22+16бит,2416=24+16бит | |
| Интерфейс | E=SM08B-GHS-TB ；J=радиальный кабель |
| Коммуникация | Б=БИСС-С;S=SSI |
| Электрическое подключение | Р=РС-485 |
| Режим вывода | М=многооборотный |
| S=однооборотный | |
| Светоотражающий принцип | Бесконтактный фотоэлектрический |
| Точность | ±80 дюймов |
| Скорость ответа | Нормальное действие: 6000мин-1 |
| Шум среднеквадратичного сигнала положения | ±2 при 18 бит/об |
| Тактовая частота связи | ≤10 МГц (BISS) или ≤ 5 МГц (SSI) |
| Время начала | типичное значение: 13 мс |
| Период выборки абсолютной позиции | ≤75 нс |
| Допустимая скорость | ≤32200 об/мин (ограничено механическим ограничением скорости) |
| Кабель | Витая пара |
| Длина кабеля | 200 мм-10000 мм |
| Механическое соединение | Кольцо стопорное с валом, фиксированное соединение с гибкой пружинной пластиной |
| Стартовый крутящий момент | менее 60×10-3 Нм |
| Инерционный момент | менее 80×10-6 кг.м2 |
| Нагрузка на вал | Радиальный 30Н;Осевой 20Н |
| Скорость поворота | ≤5000 об/мин |
| Материал корпуса | Алюминиевый сплав |
| Температура окружающей среды | Эксплуатация: -20~+95℃;Хранение: -25~+95℃ |
| Влажность окружающей среды | Эксплуатация и хранение: 35~85% относительной влажности (без конденсации). |
| Вибрация | Амплитуда 1,52 мм, 5–55 Гц, 2 часа для направлений X, Y, Z индивидуально. |
| Шок | 980 м/с2 11 мс, три раза для направлений X,Y,Z индивидуально |
| Защита | IP50 |
| Вес нетто | Около 360 г |
Shanghai Hengxiang Optical Electronics Co., Ltd.— высокотехнологичное предприятие, специализирующееся на создании, исследовании, производстве и маркетинге высокоточных оптических энкодеров.У нас есть зрелые независимые возможности исследований и разработок, которые позволяют настраивать производство эксклюзивных моделей в соответствии с потребностями новых технологических продуктов.Мы основана в 2001 году и экспортирует продукцию в страну и за границу после 21 года седиментации.Наша компания в основном занимается производством энкодеров, оптических линз, изделий из германия и т. д. Строгий контроль качества продукции, высокая точность и высокие стандарты технологий глубокой обработки обслуживают лифты, двигатели, станки с ЧПУ, текстильные изделия, роботов, ветроэнергетику, медицину, сборку. линейное оборудование и другие отрасли автоматизации.
Мы стремимся стать известным брендом в области прецизионных оптических энкодеров и стремимся стать лидером в области прецизионных энкодеров на международном уровне.
«Точность в измерениях для научно-технической жизни». «Hengxiang будет придерживаться корпоративных принципов «честности, точности и прагматизма, ориентации на клиента, единства и взаимного успеха».
Вопрос: Каковы ваши основные продукты?
А: Наша компания создала продукцию из оптических линз и дисков энкодеров, которые обеспечивают прочную теоретическую основу для энкодеров. После 20 лет разработки мы расширили наш бизнес до энкодеров, поэтому наше качество полностью гарантировано и получило положительные отзывы по сравнению с другими заводами энкодеров.
Вопрос: Вы производитель или агентство?
А: Мы являемся фабрикой с более чем 23-летним опытом производства, приглашаем вас посетить нашу фабрику, мы находимся в городе Шанхай, Китай.
Вопрос: Могу ли я настроить энкодер, если в вашем текущем каталоге нет аналогичных параметров?
А: Да, мы можем предоставить индивидуальные услуги, у нас также есть машины для лазерной печати, чтобы изготовить ваш собственный логотип или номер детали;
Если вы хотите получить эквивалентную продукцию для других брендов, вы можете связаться с нами, чтобы получить точное подтверждение цены и параметров, мы ответим вам в течение одного часа в рабочее время.
Вопрос: Каков ваш минимальный заказ?
А: Минимальный заказ составляет 1 шт. для наших обычных кодировщиков.
Вопрос: Сколько времени занимает выполнение заказа?
А: Доставка образцов занимает не более 1 недели, а для массового заказа обычных кодировщиков — около 10 дней.
