Мини -размер высокое разрешение через полый вал KH35

Поделиться с:

Мини -размер высокое разрешение через полый вал KH35

Скачать:
KH35-E-01100178 Ver. 2.0.pdf
Тип вала:
Пустого вала
Внешний диаметр:
35 мм
Толщина:
16,2 мм
Диаметр вала:
6/8 мм
Разрешение:
10000-524288ppr
Тип энкодера:
Инкрементальный энкодер
Степень защиты:
IP50
Интерфейс:
ТТЛ, HTL, Тяни-Толкай
С УФВ:
Нет

SKU:
штат:

Количество:



Расследование Добавить в корзину

через энкодер с полым валом оптические энкодеры оптический поворотный энкодер 10000 импульсный энкодер энкодер 524288ppr энкодер высокой точности

Описание продукта

Профиль компании

Часто задаваемые вопросы

Скачать

Связанный номер модели

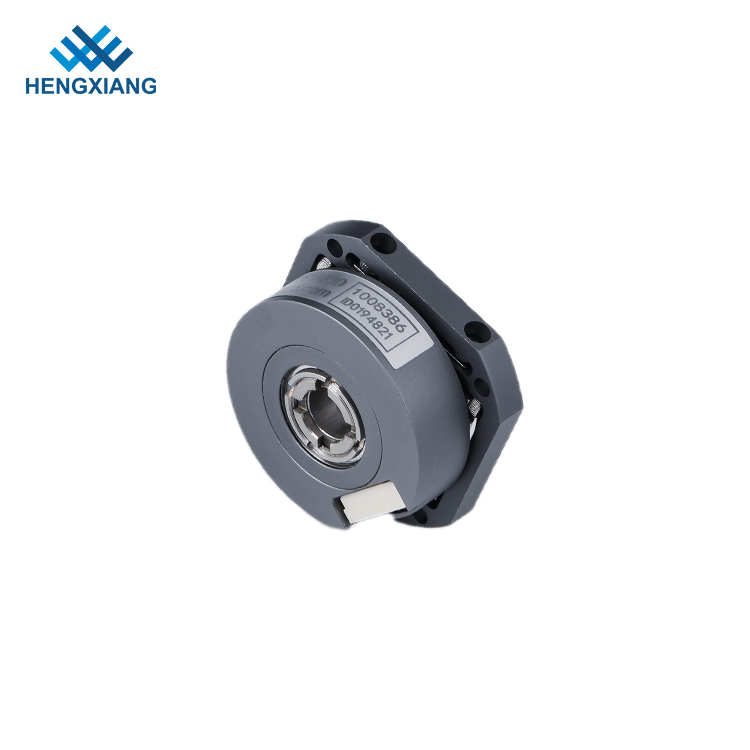

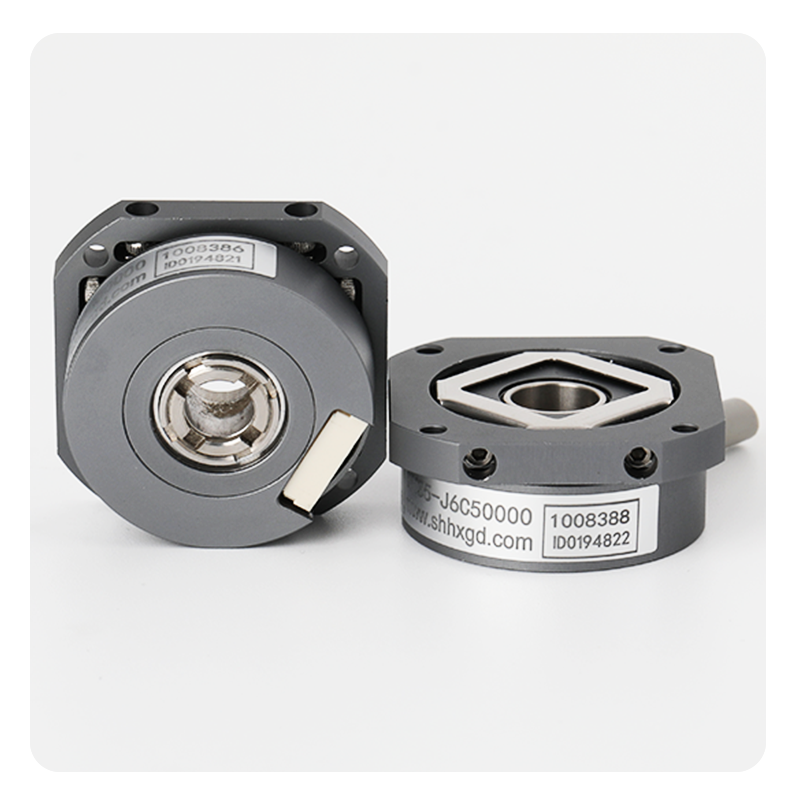

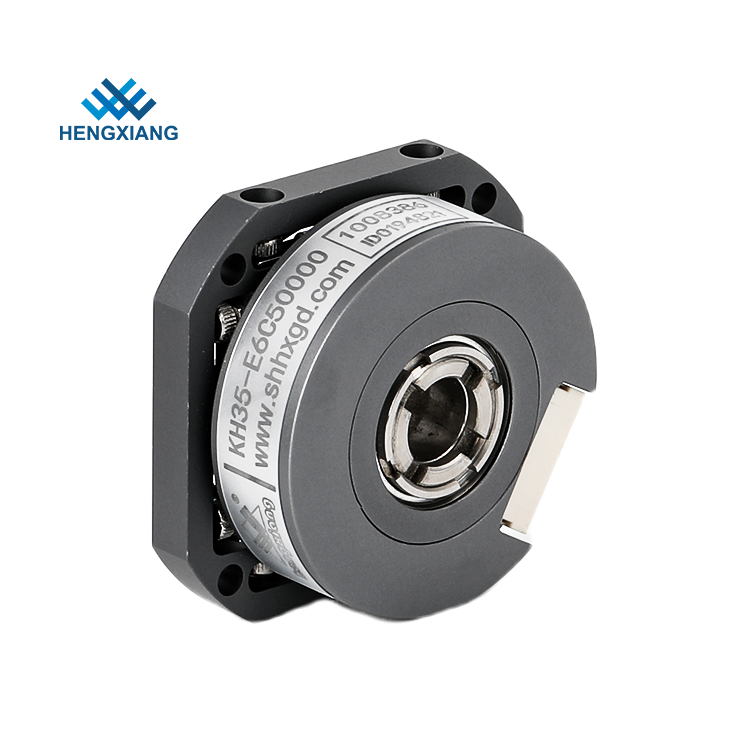

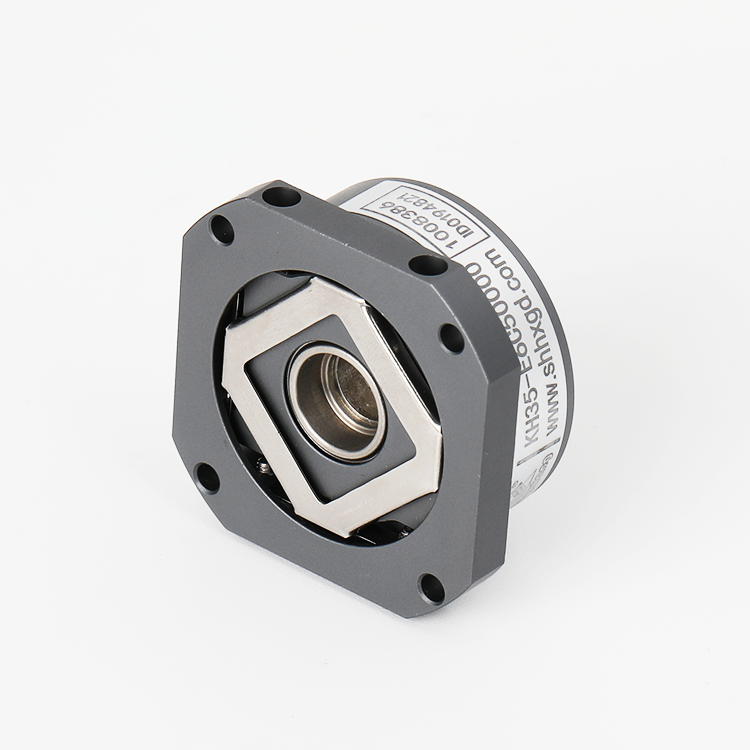

KH35 — это миниатюрный ультратонкий инкрементальный оптический энкодер со сквозным валом, оснащенный эксклюзивной конструкцией блокировки концентрического вала Hengxiang и встроенной гибкой пружинной пластиной для фланцевого монтажа, что обеспечивает простую установку и идеальную адаптацию к сценариям промышленной автоматизации с ограниченным пространством. При диаметре энкодера 35 мм (монтажный фланец 44,2 мм) и толщине 16,2 мм он поддерживает полые валы диаметром до 8 мм (опционально 6 мм) и весит всего около 70 г. Приняв бесконтактный фотоэлектрический принцип, он имеет защиту от короткого замыкания и предлагает несколько электрических интерфейсов, включая двухтактный, TTL (5 В постоянного тока ± 5%) и HTL (8-30 В постоянного тока ± 5%) со сверхвысоким разрешением до 19 бит на оборот. Его максимальная частота отклика достигает 800 кГц (HTL), 500 кГц (TTL) и 100 кГц (Push-pull), а расстояние передачи — до 200 м (HTL). Стабильно работает при температуре -40~+85℃ (повторяющийся изгиб кабеля: -10℃) и относительной влажности 35~85% без конденсации, имеет защиту IP50, имеет максимальную скорость 6000 об/мин и максимальное угловое ускорение 500 000 рад/с². Подходит для серводвигателей, роботов, ЧПУ и других областей автоматизации управления. Он поставляется с радиальным кабелем длиной 1 м (с возможностью удлинения до 100 м) или радиальной розеткой 8P с использованием витой пары для защиты от помех.

Предметы	Основные параметры
Бренд	Хенгсиан
Тип энкодера	UTRA Resolution Incremental Optical Optical Encoder
Внешний диаметр	35 мм
Толщина	16,2 мм
Монтажный фланец	44,2 мм
Полый тип вала	Через дыру
Полый диаметр вала	6 мм; 8 мм
Бит (шаги)	от 1000000 до 19 бит (524288pr)
Тип выхода	Кабельное соединение
Электрический интерфейс	Push-pull/ ttl/ htl
Защитный класс	IP50 и IP65
Выходная фаза	Фаза A+, B+, Z+A- B- Z-
Защита короткого замыкания	√
Напряжение снабжения	DC5V; DC8-30V
Температура окружающей среды	Рабочая температура: -40 ~+85 °
Температура окружающей среды	Температура хранения: -40 ~+90 °
Экологическое человечество	Работа и хранение: 35 ~ 85%RH (не конденсирование)
Защитный класс	IP50
Длина кабеля	1 м (длина кабеля может быть добавлена надлежащим образом
Длина кабеля	требуется, но это требует оплаты индивидуально)
Ток потребления	100 мАК
Верхний ответ	800 кГц
Эксплуатационный крутящий момент	≤0,5 NCM (при 20 ° C)
Допустимое движение статическое	± 0,2 мм (радиальное); ± 0,3 мм (осевое)
Допустимое движение динамики	± 0,05 мм (радиальное);+0,1 мм (осевое)
Макс. Ангулярное ускорение	≤500 000 рад/с
Рабочая скорость	5000 об / мин
Вибрация (терпит)	Амплитуда 0,75 мм, 5-55 Гц, 2 часа для трех оси индивидуально
Носок (терпеть)	490m/s2, 11 мс три раза для направления x, y, z индивидуально
Материал вала	Нержавеющая сталь
Материал раковины	Алюминиевый сплав
GND	не подключаться к энкодеру
Длина кабеля	1000 мм (кабель с экранией)
Масса	70 г
Сертификация	CE

KH35 KH35-

Shanghai Hengxiang Optical Electronics Co., Ltd. является высокотехнологичным предприятием, специализирующимся на создании, исследованиях, производстве и маркетинге высоких оптических кодеров. У нас есть зрелые независимые исследования и разработки, которые позволяют настроить производство эксклюзивных моделей на основе потребностей новых технологических продуктов разработки. Мы основали в 2001 году и экспортировали продукты в отечественный и зарубежный после 21 года седиментации. Наша компания в основном занималась энкодером, оптической линзой, германиями и т. Д. Строгий контроль качества продукции и высокой точностью и высоким стандартом технологии глубокой обработки обслуживает лифт, мотор, с ЧПУ, текстиль, робот, энергия ветра, медицинское оборудование, оборудование для сборочных линий и другие технологические отрасли автоматизации.

Мы сосредоточены на том, чтобы быть известным брендом в области точных оптических кодеров и стремимся стать лидером в международных точных кодерах.

'Точность в чувствительности к научно-технологической жизни. ' 'Хенгсиан будет придерживаться корпоративных принципов ' целостности, точности и прагматизма, ориентированного на клиента, единства и взаимного успеха '.

001 002 003

产品详情公司图片

ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ:

В: Каковы ваши основные продукты?

Ответ: Наша компания создала продукты с оптической линзы и диска энкодера, которые обеспечивают прочную теоретическую основу для кодеров, после 20 лет разработки мы разобрали наш бизнес для кодеров, поэтому наше качество очень гарантировано и выиграло положительную обратную связь по сравнению с другими фабриками кодеров.

В: Вы производитель или агентство?

Ответ: Мы являемся фабрикой более 23 лет опыта производства, добро пожаловать на нашу фабрику, мы находимся в Шанхайском городе, Китай.

В: Могу ли я настроить энкодер, если нет аналогичных параметров из вашего текущего каталога?

A: Да, мы можем предоставить индивидуальные услуги, у нас также есть лазерные печатные машины для пользовательского собственного логотипа или номера детали;

Если вы хотите получить эквивалентные продукты для других брендов, вы можете связаться с нами, чтобы получить точную цену и подтверждение параметров, мы ответим вам в течение одного часа в рабочее время.

Q: Какой у вас MOQ?

A: MOQ - 1 шт. Для наших обычных кодеров.

В: Сколько времени занимает время заказа?

A: Доставка занимает 1 неделю для образцов, около 10 дней для массового заказа для обычных кодеров.
