Пустого вала
48 мм
11 мм
8/10/12/14 мм
1024-10000ppr
Инкрементальный энкодер
Никто
ТТЛ, HTL, НПН, ПНП
Да
SKU: | |
---|---|
штат: | |
Количество: | |

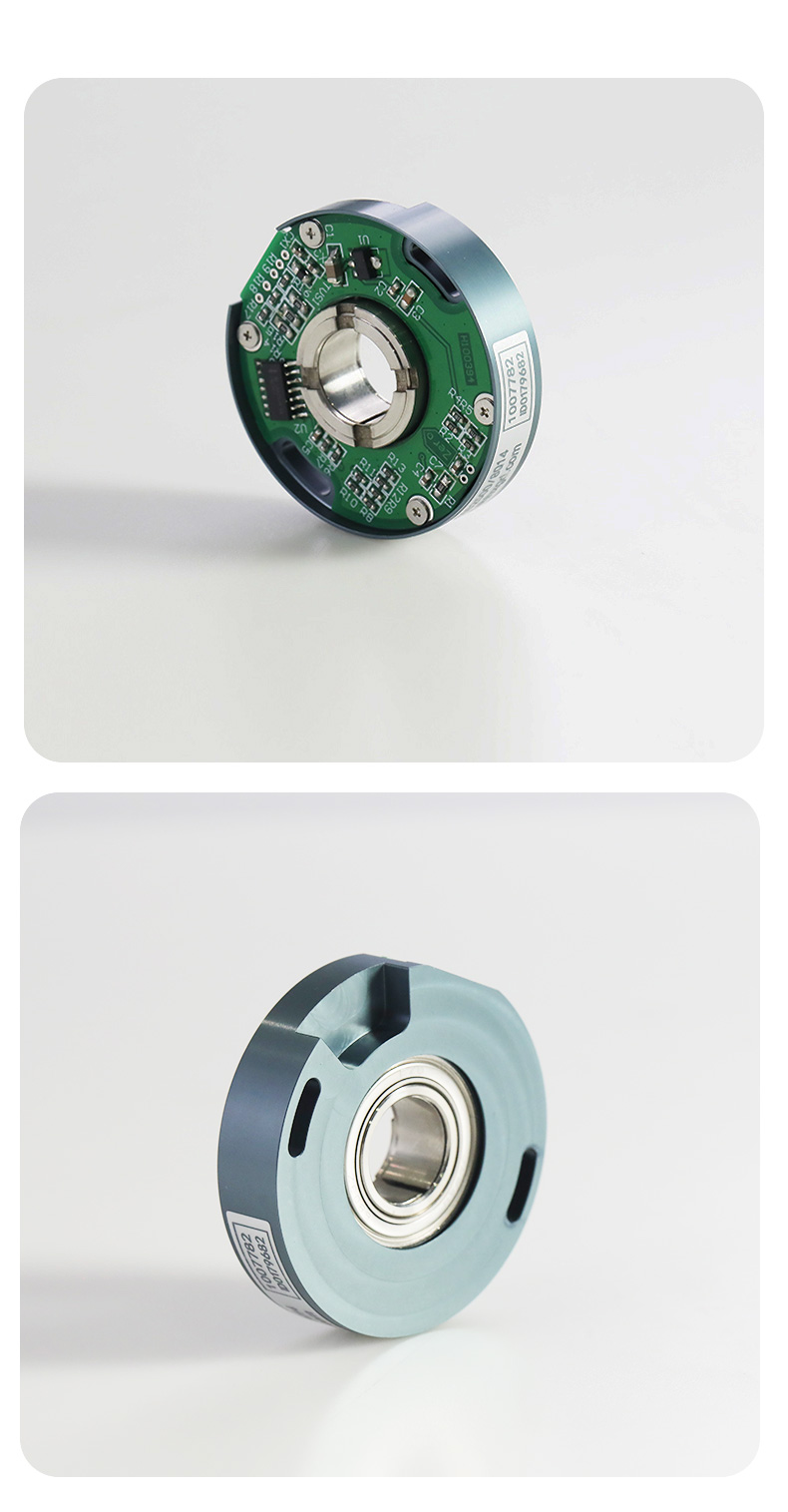

Одиночный подшипник толщиной 11 мм Полозый вал 8-14 мм энкодер P48
Инкрементный оптический энкодер P48 (полый вал) оснащен уникальным концентрическим концентрическим устройством с помощью вала и однотонным ультратонким дизайном, идеально подходящим для установки с низким пространством. С внешним диаметром 48 мм толщиной всего 11 мм и диаметром вала до 14 мм использует неконтактные фотоэлектрические принципы для надежной производительности. Оснащенный обратной полярностью и защитой от короткого замыкания, он предлагает несколько электрических интерфейсов и разрешение до 5000 PPR. Подходит для сервоприводов, роботов и управления автоматизацией, это обеспечивает точное позиционирование. Доступный с радиальными гнездами (8 пенсий/14 пенсов) или радиальным кабелем 1,0 м, он весит около 60 г. Работая при от -20 ° C до +85 ° C, он предназначен для долговечности с алюминиевой конструкцией. Идеально подходит для высоких промышленных приложений, он сочетает в себе компактный дизайн с надежными функциональными возможностями.
Предметы | Основные параметры |
Бренд | Хенгсиан |
Тип энкодера | ИНКРЕМЕНТАЛЬНЫЙ ЭНКОДЕР |

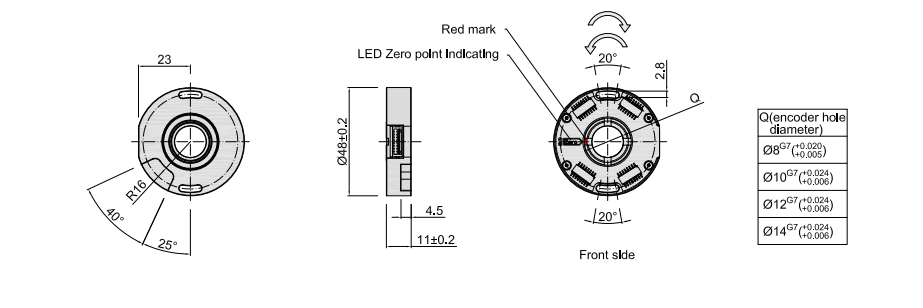

Внешний диаметр | 48 мм |
Толщина | 11 мм |
Установка размер | R21 мм |
Полый тип вала | через дыру |
Полый диаметр вала | 8 мм/10 мм/12 мм/14 мм |
Разрешение | 2500/6,2500/8 2500/16,5000/6,5000/8,5000/16 10000/6,10000/8,10000/16 |
Выходная фаза | 6 = a+a-+b+b-+z+z-, 6 = экономящая проволока Тип A+B+z Lag+u+v+w |
12 = a+a-+b+b-+z+z-+u+u-+v+v-+w+w- | |
Напряжение снабжения | DC5V; DC8-30V |
Тип выхода | Радиальная розетка |
Выходная фаза | C = ttl (dc5v) |
E = htl (dc8-30v) | |
S = ttl (dc5v) (тип экономящего провода) | |
Ток потребления | 100 мАК |
Верхний ответ | TTL: 850 кГц, htl: 1 МГц |
ВРЕМЯ/ ВРЕМЕНИ ВРЕМЕНИ | Менее 1уса (Длина кабеля: 2м) |
Начальный крутящий момент | Менее 9,8 × 10-3N · м |
Межтии момент | Менее 6,5 × 10-6 кг · м2 |
Нагрузка вала | Радиал 40n; Аксиал 20n |
GND | не подключаться к энкодеру |
Температура окружающей среды | Работа: -40 ~+105 ℃; Хранение: -40 ~+110 ℃ |
Окружающая влажность | Работа и хранение: 35 ~ 85%RH (неконденсирование) |
Степень скорости | (Частота верхнего отклика/импульс) × 60 |
Материал раковины | Алюминиевый сплав |
Сертификация | CE |
упаковка | Коробка картонной коробки |
Вес нетто | около 50 г |
Shanghai Hengxiang Optical Electronics Co., Ltd. является высокотехнологичным предприятием, специализирующимся на создании, исследованиях, производстве и маркетинге высоких оптических кодеров. У нас есть зрелые независимые исследования и разработки, которые позволяют настроить производство эксклюзивных моделей на основе потребностей новых технологических продуктов разработки. Мы основали в 2001 году и экспортировали продукты в отечественный и зарубежный после 21 года седиментации. Наша компания в основном занималась энкодером, оптической линзой, германиями и т. Д. Строгий контроль качества продукции и высокой точностью и высоким стандартом технологии глубокой обработки обслуживает лифт, мотор, с ЧПУ, текстиль, робот, энергия ветра, медицинское оборудование, оборудование для сборочных линий и другие технологические отрасли автоматизации.
Мы сосредоточены на том, чтобы быть известным брендом в области точных оптических кодеров и стремимся стать лидером в международных точных кодерах.
'Точность в чувствительности к научно-технологической жизни. ' 'Хенгсиан будет придерживаться корпоративных принципов ' целостности, точности и прагматизма, ориентированного на клиента, единства и взаимного успеха '.
В: Каковы ваши основные продукты?
Ответ: Наша компания создала продукты с оптической линзы и диска энкодера, которые обеспечивают прочную теоретическую основу для кодеров, после 20 лет разработки мы разобрали наш бизнес для кодеров, поэтому наше качество очень гарантировано и выиграло положительную обратную связь по сравнению с другими фабриками кодеров.
В: Вы производитель или агентство?
Ответ: Мы являемся фабрикой более 23 лет опыта производства, добро пожаловать на нашу фабрику, мы находимся в Шанхайском городе, Китай.
В: Могу ли я настроить энкодер, если нет аналогичных параметров из вашего текущего каталога?
A: Да, мы можем предоставить индивидуальные услуги, у нас также есть лазерные печатные машины для пользовательского собственного логотипа или номера детали;
Если вы хотите получить эквивалентные продукты для других брендов, вы можете связаться с нами, чтобы получить точную цену и подтверждение параметров, мы ответим вам в течение одного часа в рабочее время.
Q: Какой у вас MOQ?
A: MOQ - 1 шт. Для наших обычных кодеров.
В: Сколько времени занимает время заказа?
A: Доставка занимает 1 неделю для образцов, около 10 дней для массового заказа для обычных кодеров.

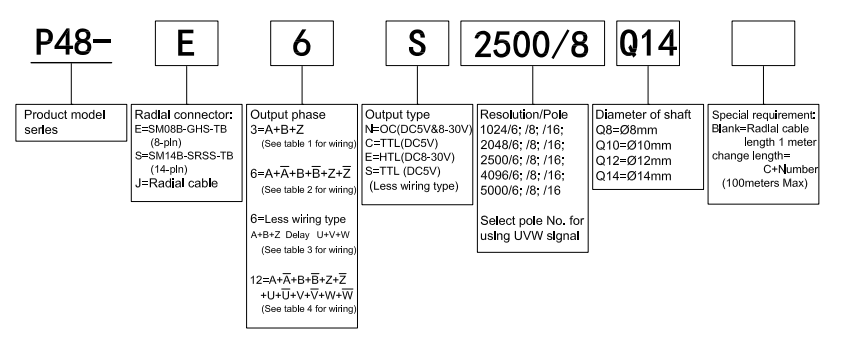

P48-S12C2500/8Q14 |
P48-J3P2500Q8C2 |
P48-J3C10000Q14 |
P48-J12E5000/8Q10C2-001 |
P48-F6S2500/8Q8 |
P48-F6S2500/16Q10 |
P48-E6S2500/8Q14 |
P48-E6S2500/8Q12 |
P48-E6S2500/8Q10 |
P48-E6E50008Q10 |
P48-E6C5000Q8 |
P48-E3N10000Q12 |
P48-E3C5000Q10 |
P48-018-625/8 |
P48-018-1250/8 |
P48-018-1250/6 |
P48-018-1250/16 |
P48-018-1024/8 |
P48-018-1024/6 |
P48-018-1024/16 |
