Точное оптическое распознавание полого вала диаметром 6–15 мм, сквозное и глухое отверстие K50

Поделиться с:

Точное оптическое распознавание полого вала диаметром 6–15 мм, сквозное и глухое отверстие K50

Скачать:
K50- E-01100076 Ver.4.0.pdf
Тип вала:
Полый вал
Наружный диаметр:
50 мм
Толщина:
39 мм
Диаметр вала:
8/10/12/14/15 мм
Разрешение:
9-48000ppr
Тип энкодера:
Инкрементальный энкодер
Степень защиты:
IP65, IP50
Интерфейс:
ТТЛ, HTL, НПН, ПНП, Тяни-Толкай, Напряжение
С УФВ:
Да

SKU:
штат:

Количество:



Расследование Добавить в корзину

Точное оптическое распознавание энкодер концевого вала инкрементальный энкодер с полым валом 10 мм диск энкодера 5000 имп/мин Энкодер с полым валом 15 мм поворотный энкодер с пружинной пластиной

Описание продукта

Профиль компании

Часто задаваемые вопросы

Скачать

K50

Предметы	Основные параметры
Бренд	Хенгсиан
Тип энкодера	ИНКРЕМЕНТАЛЬНЫЙ ЭНКОДЕР
Внешний диаметр	50 мм
Толщина	39 мм
Установка размер	R27,5 мм, R30 мм, R34,5 мм
Полый тип вала	Слепая дыра; через дыру
Полый диаметр вала	8 мм, 10 мм, 12 мм; 14 мм; 15 мм
Разрешение	9; 20; 50; 60; 66; 100; 200; 250; 300; 360; 400; 450; 500; 512; 600;
	720; 750; 800; 900; 1000; 1024; 1200; 1440; 1500; 1800; 2000;
	2048; 2400; 2500; 3000; 3600; 4000; 4096; 4800; 5000; 8000;
	8192; 10000; 16000; 16384; 20000; 32000; 32768; 40000; 46080; 48000
Выходная фаза	Фаза A, B, z a-b-z-
Защита обратной полярности	√
Защита короткого замыкания	√
Напряжение снабжения	DC5V; DC8-30V
Outlettype	Кабель со стороны
Outlettype	Кабель сзади
Режим вывода	NPN/PNP (открытый вывод коллектора)
	Выходное напряжение
	Двухтактный выход
	ТТЛ (5В постоянного тока, 26LS31)
	ТТЛ (5В постоянного тока, 26C31)
	ГТЛ (8-30 В постоянного тока)
Температура окружающей среды	Рабочая температура: -20~+90°
Температура окружающей среды	Температура хранения: -25~+95°.
Экологическая человечность	Эксплуатация и хранение: относительная влажность 35–85 % (без конденсации).
Оболочка	Алюминиевый сплав
Ток потребления	120 мА Макс.
Нагрузка на вал	Радиальный: 40Н; Осевой: 20Н
Топ РЕВ	≤4000 об/мин; IP65≤3000 об/мин; IP65≤2000 об/мин (сквозной вал)
Прочность изоляции	500 В переменного тока, 60 с.
Сопротивление изоляции	10 МОм
Соотношение меток и пробелов	от 45% до 55%
Максимальная частота резонанса	300 кГц Макс.
Материал корпуса	Алюминиевый сплав
Несущая жизнь	1,5x109 об/мин при номинальной нагрузке (100 000 часов при 2500 об/мин)
GND	не подключаться к кодировщику
Материал вала	Нержавеющая сталь
Вибрация (терпеть)	Амплитуда 0,75 мм, 5–55 Гц, 2 часа для направления X/Y/Z индивидуально.
Шок (терпеть)	490 м/с2,11 мс три раза для направлений X,Y,Z индивидуально
Степень защиты	IP50; IP65
Длина кабеля	1000 мм
пусковой момент	менее 9,8X10-3 Нм
Интертический момент	менее 6,5х 10-6кг.м2
упаковка	Картонная коробка
Вес нетто	Около 200 г (с упаковкой)
Сертификация	CE

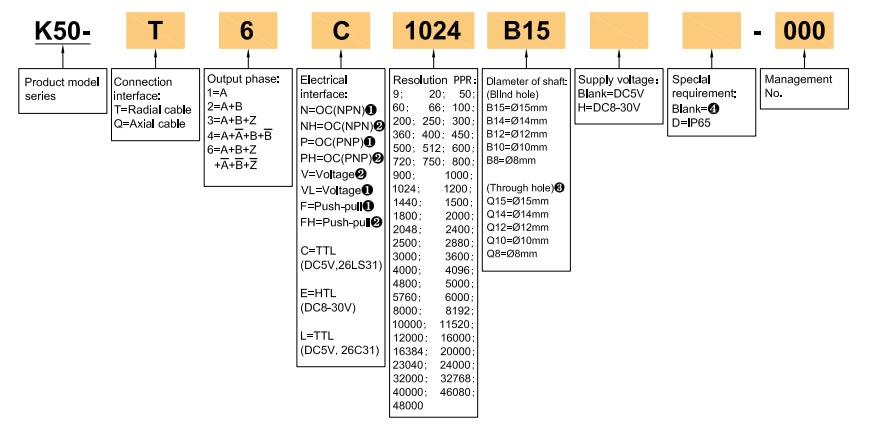

К50 К50-

Shanghai Hengxiang Optical Electronics Co., Ltd.— высокотехнологичное предприятие, специализирующееся на создании, исследовании, производстве и маркетинге высокоточных оптических энкодеров.У нас есть зрелые независимые возможности исследований и разработок, которые позволяют настраивать производство эксклюзивных моделей в соответствии с потребностями новых технологических продуктов.Мы основана в 2001 году и экспортирует продукцию в страну и за границу после 21 года седиментации.Наша компания в основном занимается производством кодировщиков, оптических линз, изделий из германия и т. д. Строгий контроль качества продукции, высокая точность и высокие стандарты технологий глубокой обработки обслуживают лифты, двигатели, станки с ЧПУ, текстильные изделия, роботов, ветроэнергетику, медицину, сборку. линейное оборудование и другие отрасли автоматизации.

Мы стремимся стать известным брендом в области прецизионных оптических энкодеров и стремимся стать лидером в области прецизионных энкодеров на международном уровне.

«Точность в измерениях для научно-технической жизни». «Hengxiang будет придерживаться корпоративных принципов «честности, точности и прагматизма, ориентации на клиента, единства и взаимного успеха».

китайская кухня фото

ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ:

Вопрос: Каковы ваши основные продукты?

А: Наша компания создала продукцию из оптических линз и дисков энкодеров, которые обеспечивают прочную теоретическую основу для энкодеров. После 20 лет разработки мы расширили наш бизнес до энкодеров, поэтому наше качество полностью гарантировано и получило положительные отзывы по сравнению с другими заводами энкодеров.

Вопрос: Вы производитель или агентство?

А: Мы являемся фабрикой с более чем 23-летним опытом производства, приглашаем вас посетить нашу фабрику, мы находимся в городе Шанхай, Китай.

Вопрос: Могу ли я настроить энкодер, если в вашем текущем каталоге нет аналогичных параметров?

А: Да, мы можем предоставить индивидуальные услуги, у нас также есть машины для лазерной печати, чтобы изготовить ваш собственный логотип или номер детали;

Если вы хотите получить эквивалентную продукцию для других брендов, вы можете связаться с нами, чтобы получить точное подтверждение цены и параметров, мы ответим вам в течение одного часа в рабочее время.

Вопрос: Каков ваш минимальный заказ?

А: Минимальный заказ составляет 1 шт. для наших обычных кодировщиков.

Вопрос: Сколько времени занимает выполнение заказа?

А: Доставка образцов занимает не более 1 недели, а для массового заказа обычных кодировщиков — около 10 дней.
