При обсуждении промышленной автоматизации, робототехники или систем управления движением термины «A», «B» и «Z» часто встречаются в отношении энкодеров. Для тех, кто работает в этой области или хочет понять, как достигается точное движение, важно понять роль этих сигналов в энкодерах. На первый взгляд это может показаться простыми двоичными сигналами, но на самом деле они играют решающую роль в повышении производительности широкого спектра приложений.
В этой статье мы углубимся в концепцию энкодеров и исследуем значение сигналов AB и Z. Эти сигналы имеют основополагающее значение для точного отслеживания положения и управления движением. Мы объясним, как они работают, их влияние на определение направления и их применение в различных отраслях. К концу этой статьи вы получите полное представление о том, как работают энкодеры ABZ и почему они необходимы для современного точного машиностроения.
Ключевой вывод
Сигналы AB и Z в энкодерах необходимы для точного управления движением и определения положения. Сигналы A и B обычно представляют собой два квадратурных выхода, используемые для определения направления и положения вращения, тогда как сигнал Z обеспечивает индексный импульс, часто обозначающий исходное положение. Понимание взаимосвязи между этими сигналами имеет решающее значение для оптимизации производительности энкодера в прецизионных приложениях.
Понимание квадратурных сигналов (A и B) в энкодерах

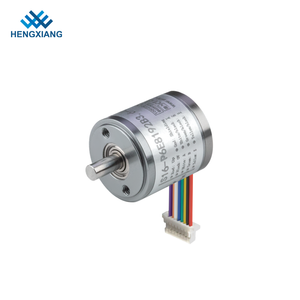

Энкодеры — это устройства, используемые для преобразования положения вращения вала или оси в электрический сигнал. Они обычно используются в робототехнике, системах управления двигателями, станках с ЧПУ и других приложениях, требующих точного перемещения и позиционирования. Наиболее распространенными типами энкодеров являются инкрементные энкодеры и абсолютные энкодеры , причем инкрементный тип более распространен во многих приложениях из-за его простоты и низкой стоимости.

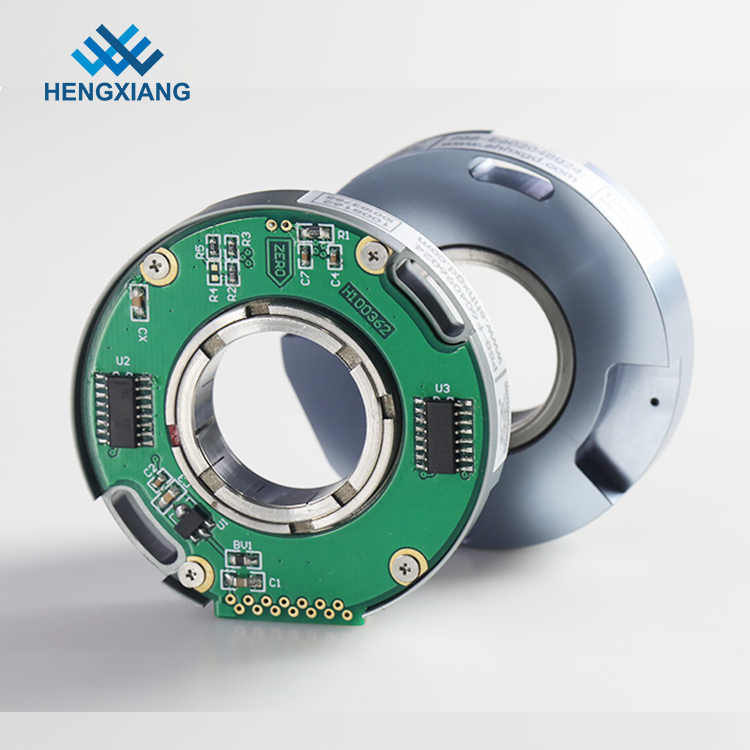

В инкрементальном энкодере наиболее распространенными сигналами являются A и B, которые часто называют квадратурными сигналами. Эти два канала работают вместе, предоставляя информацию о местоположении и направлении. Но как они работают?
Основы квадратурного кодирования
В квадратурном энкодере сигналы A и B смещены друг относительно друга на 90 градусов, что означает, что они «не совпадают по фазе». Этот фазовый сдвиг позволяет системе определять направление вращения.
Когда сигнал A опережает сигнал B, энкодер движется в одном направлении (обычно по часовой стрелке).
Когда сигнал B опережает сигнал A, энкодер движется в противоположном направлении (обычно против часовой стрелки).
Эта разность фаз является ключом к определению направления. Измеряя относительную синхронность сигналов A и B, энкодер может определять не только положение, но и направление движения.
Сигналы A и B обычно представляют собой прямоугольные волны одинаковой частоты, но с разностью фаз, позволяющей определить направление. Количество импульсов, генерируемых этими сигналами во время каждого вращения, также можно использовать для определения разрешения энкодера, то есть того, насколько точно измеряется положение.
Роль канала Z в инкрементных кодировщиках
Хотя сигналы A и B необходимы для отслеживания направления и движения энкодера, существует еще один важный сигнал, известный как Z. Этот сигнал обычно используется в инкрементальных энкодерах для обеспечения опорной точки, часто называемой индексным импульсом.
Функция сигнала Z
Сигнал Z уникален, поскольку он посылает импульс только один раз за оборот энкодера. Это делает его критически важным опорным сигналом во многих приложениях. Импульс Z позволяет системе узнать, когда полный оборот завершен, и его можно использовать для повторной калибровки или сброса счетчика положения на ноль. Это особенно полезно в приложениях, где точное исходное положение имеет решающее значение, например, в станках с ЧПУ или роботизированных манипуляторах.
Сигнал Z также можно использовать для синхронизации энкодера с другими системами в многоосной установке. Например, в роботизированной руке с несколькими энкодерами сигнал Z может действовать как общая контрольная точка, гарантируя, что все энкодеры выровнены и синхронизированы с одним и тем же начальным положением.
Таким образом, в то время как A и B предоставляют средства для отслеживания положения и направления, сигнал Z служит ориентиром для одного полного оборота. Такое сочетание сигналов обеспечивает точность и надежность систем управления движением.
Как сигналы AB помогают в определении направления
Одним из основных преимуществ использования сигналов A и B является их способность определять направление движения. Как упоминалось ранее, эти два сигнала не совпадают по фазе друг с другом. Сравнивая фазовое соотношение между двумя сигналами, энкодер может определить, в какую сторону вращается вал.
Процесс определения направления
Вращение по часовой стрелке: если сигнал A опережает сигнал B, это указывает на вращение по часовой стрелке.
Вращение против часовой стрелки: И наоборот, если сигнал B опережает сигнал A, это указывает на вращение против часовой стрелки.
Такое точное определение направления стало возможным благодаря сдвигу фазы на 90 градусов между двумя сигналами. Система энкодера постоянно отслеживает соотношение между A и B, обновляя счетчик позиций по мере вращения вала. Это позволяет осуществлять непрерывный мониторинг вращательного движения, что делает энкодеры AB высокоэффективными для точного управления движением.
Преимущества определения направления в управлении движением
Способность определять направление имеет важное значение во многих прецизионных приложениях. Например, в роботизированной руке знание точного направления движения позволяет системе совершать сложные маневры. Точно так же в системах управления двигателем точное определение направления гарантирует правильное вращение двигателя как в прямом, так и в обратном направлении.
В некоторых усовершенствованных энкодерах сигналы A и B также могут использоваться для предоставления информации о скорости путем измерения скорости генерации импульсов. Более быстрые вращения генерируют больше импульсов за определенный период времени, тогда как более медленные вращения генерируют меньше импульсов, обеспечивая механизм обратной связи для управления скоростью.
Применение сигналов AB и Z в точном управлении движением
Использование сигналов A, B и Z широко распространено в отраслях, где требуется точное управление движением. Эти сигналы обеспечивают точное отслеживание положения, определение направления и синхронизацию, что делает их неотъемлемой частью многочисленных приложений.
Промышленная автоматизация
В промышленной автоматизации энкодеры ABZ широко используются для мониторинга и управления движением оборудования. Например, в ленточном конвейере энкодеры с сигналами AB используются для отслеживания положения ленты, обеспечивая ее движение в правильном направлении и с нужной скоростью. Сигнал Z может сбрасывать систему после каждого цикла, гарантируя, что каждая часть процесса согласована и синхронизирована.
Робототехника
В робототехнике энкодеры используются для управления движением суставов и приводов. Сигналы AB позволяют системе определять положение и направление суставов, а сигнал Z помогает гарантировать, что конечности робота вернутся в известное исходное положение. Это критически важно для таких задач, как подъем предметов, сборка деталей или выполнение сложных повторяющихся движений.
Станки с ЧПУ
Станки с ЧПУ (компьютерное числовое управление) используют энкодеры для точного управления движением инструментов. Сигналы A и B позволяют машине отслеживать положение инструмента в режиме реального времени, обеспечивая точность резов и перемещений. Сигнал Z можно использовать для повторной калибровки станка после каждого цикла, гарантируя, что инструмент начинает каждую операцию с правильного положения.
Медицинское оборудование
В медицинском оборудовании, таком как устройства визуализации или роботизированные хирургические инструменты, точность перемещения имеет первостепенное значение. Энкодеры с сигналами AB и Z используются для обеспечения точного позиционирования частей оборудования, например сканеров или роботизированных манипуляторов. Эти сигналы помогают поддерживать высокий уровень точности в деликатных процедурах, где даже небольшая ошибка может иметь серьезные последствия.
Синхронизация сигналов в энкодерах ABZ для повышения точности
В более сложных приложениях синхронизация сигналов ABZ имеет решающее значение для поддержания высокого уровня точности и производительности. Обеспечивая правильное выравнивание сигналов A, B и Z, кодеры могут предоставлять более надежные данные и минимизировать ошибки, вызванные несоответствием времени.
Преимущества синхронизации
Повышенная точность: синхронизация сигналов ABZ гарантирует, что данные о положении энкодера будут максимально точными, что снижает риск дрейфа или ошибки в критических системах.
Повышенная надежность: гарантируя, что все сигналы выровнены и работают вместе, кодер может обеспечить более последовательные и надежные результаты.
Более простая интеграция: правильная синхронизация сигналов упрощает интеграцию энкодеров в более крупные системы, гарантируя бесперебойную совместную работу всех компонентов.
Заключение
Понимание сигналов AB и Z в энкодерах имеет решающее значение для всех, кто работает с системами точного управления движением или отслеживания положения. Эти сигналы, хотя и просты по своей концепции, играют жизненно важную роль в обеспечении точного движения, определения направления и синхронизации в широком спектре приложений. От промышленной автоматизации до робототехники и станков с ЧПУ — энкодеры ABZ являются основой многих высокоточных систем.
Понимая, как эти сигналы работают вместе, инженеры и техники могут проектировать и внедрять более эффективные, надежные и точные системы управления движением. Работаете ли вы на конвейерной ленте, роботизированной руке или медицинском устройстве, принципы сигналов AB и Z помогут вам достичь оптимальной производительности.
Часто задаваемые вопросы
1. В чем разница между сигналами A, B и Z в энкодерах?
Сигналы A и B представляют собой квадратурные сигналы, которые помогают определять положение и направление вращения. С другой стороны, сигнал Z представляет собой индексный импульс, используемый для обозначения референтного положения, часто один раз за оборот.
2. Как сигналы AB помогают определить направление вращения?
Сигналы A и B смещены на 90 градусов. Сравнивая соотношение фаз между этими сигналами, энкодер может определить, происходит ли вращение по часовой стрелке или против часовой стрелки.
3. Почему сигнал Z важен в энкодерах?
Сигнал Z обеспечивает опорный импульс, обычно один раз за оборот, чтобы помочь системе определить исходное положение или положение сброса. Это гарантирует, что данные о положении энкодера остаются точными с течением времени.
4. Каковы основные области применения энкодеров ABZ?
Энкодеры ABZ используются в приложениях, требующих точного управления движением, таких как промышленная автоматизация, робототехника, станки с ЧПУ и медицинское оборудование. Они помогают обеспечить точное отслеживание положения и определение направления.
5. Как синхронизация сигналов АБЗ улучшает производительность?
Синхронизация гарантирует, что сигналы A, B и Z совпадают, обеспечивая более точные и надежные данные о местоположении. Это приводит к повышению производительности и снижению риска ошибок в критически важных приложениях.
