Полый вал
80 мм
31 мм
25/30 мм
500-10000ppr
Инкрементальный энкодер
IP65, IP50
ТТЛ, HTL, НПН, ПНП, Тяни-Толкай, Напряжение
Нет
| Количество: | |
|---|---|
К80
| Предметы | Основные параметры | |
| Тип энкодера | Инкрементальный энкодер | |
| Бренд | Хэнсян | |

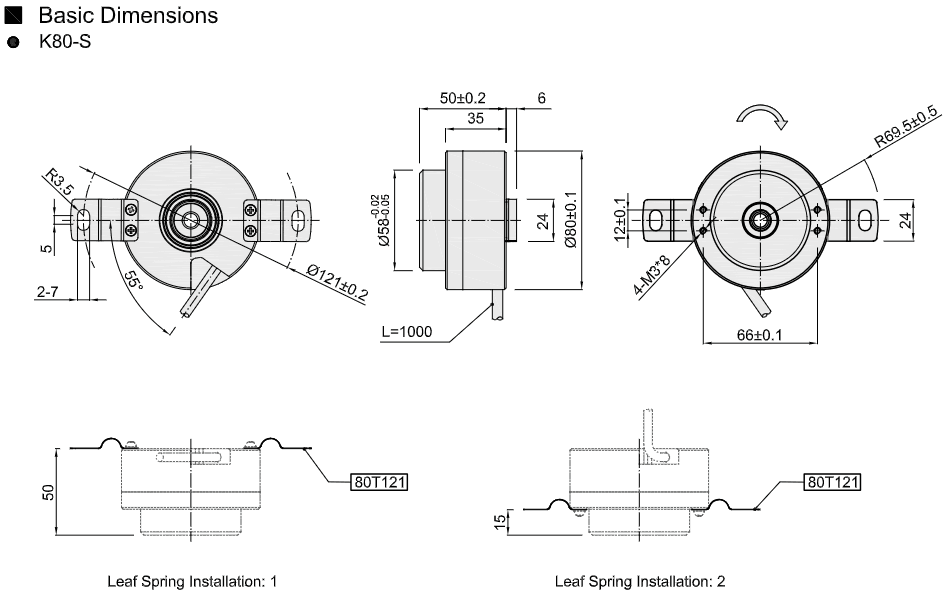

| Внешний диаметр | 80 мм | |
| Толщина | 50 мм | |
| Установочный размер | Р60,5мм(пружина 80Т121) | |
| Тип полого вала | сквозное отверстие | |
| Диаметр полого вала | 10,5 мм, 12 мм | |

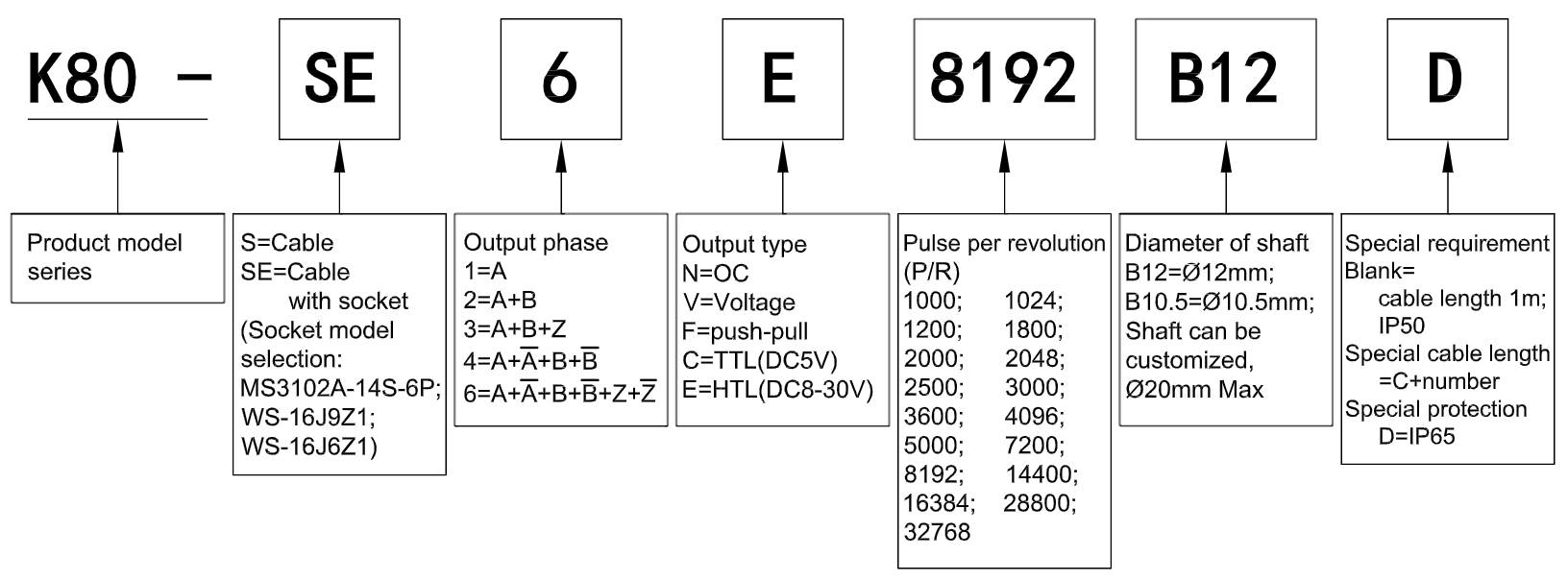

| Разрешение | 1000;1024;1200;1800;2000;2048;2500;3000;3600;4096;5000; | |
| 7200;8192;14400;16384;28800;32768 | ||
| Выходная фаза | Фаза А+,Б+,З+,А-,Б-,З- | |
| Напряжение питания | 5 В постоянного тока;DC8-30В | |
| Тип розетки | Выход кабеля сбоку или розетка сбоку | |
| Режим вывода | NPN/PNP (выход с открытым коллектором) | |
| Выходное напряжение | ||
| Двухтактный выход | ||
| линейный привод (26LS31) TTL | ||
| линейный привод (DC8-30В) HTL | ||
| Ток потребления | 100 мА МАКС. | |
| Максимальная частота ответов | 100 кГц | |
| Допустимая пульсация |  ≤3% среднеквадратичного значения | |
| Напряжение нагрузки | ≤DC30В | |
| GND | не подключаться к кодировщику | |
| Соотношение меток и пробелов | от 45% до 55% | |
| пусковой момент | менее 20 Нм | |
| Интертический момент | менее 25х 10-6кг.м2 | |
| Нагрузка на вал | Радиальная 50Н;Осевой 30Н | |
| Топ РЕВ | 2000 об/мин;IP65 | |
| Несущая жизнь | 1,5x109 об/мин при номинальной нагрузке (100 000 часов при 2500 об/мин) | |
| Температура окружающей среды | В рабочем состоянии:-20 ～+85°；хранение: -25 ～+90° | |
| Влажность окружающей среды | Эксплуатация и хранение: 35–85 % относительной влажности (без конденсации). | |
| Вибрация (терпеть) | Амплитуда 1,52 мм, 5–55 Гц, 2 часа для трех осей индивидуально. | |
| Носок (терпеть) | 1000 м/с2, 11 мс три раза для направлений X,Y,Z индивидуально | |
| Материал вала | Нержавеющая сталь | |
| Материал корпуса | Диаметр литого алюминия | |
| Длина кабеля | 1000 мм (кабель с экраном) | |
| Степень защиты | IP50;IP65 | |
| Длина кабеля | 1 м (длина кабеля может быть добавлена соответствующим образом | |
| Требуется, но оплата производится индивидуально) | ||
| Сертификация | CE | |
| упаковка | Картонная коробка | |
| Вес нетто | О 600г (с упаковкой) | |
Shanghai Hengxiang Optical Electronics Co., Ltd.— высокотехнологичное предприятие, специализирующееся на создании, исследовании, производстве и маркетинге высокоточных оптических энкодеров.У нас есть зрелые независимые возможности исследований и разработок, которые позволяют настраивать производство эксклюзивных моделей в соответствии с потребностями новых технологических продуктов.Мы основана в 2001 году и экспортирует продукцию в страну и за границу после 21 года седиментации.Наша компания в основном занимается производством кодировщиков, оптических линз, изделий из германия и т. д. Строгий контроль качества продукции, высокая точность и высокие стандарты технологий глубокой обработки обслуживают лифты, двигатели, станки с ЧПУ, текстильные изделия, роботов, ветроэнергетику, медицину, сборку. линейное оборудование и другие отрасли автоматизации.
Мы стремимся стать известным брендом в области прецизионных оптических энкодеров и стремимся стать лидером в области прецизионных энкодеров на международном уровне.
«Точность в измерениях для научно-технической жизни». «Hengxiang будет придерживаться корпоративных принципов «честности, точности и прагматизма, ориентации на клиента, единства и взаимного успеха».
Вопрос: Каковы ваши основные продукты?
А: Наша компания создала продукцию из оптических линз и дисков энкодеров, которые обеспечивают прочную теоретическую основу для энкодеров. После 20 лет разработки мы расширили наш бизнес на энкодеры, поэтому наше качество полностью гарантировано и получило положительные отзывы по сравнению с другими заводами энкодеров.
Вопрос: Вы производитель или агентство?
А: Мы являемся фабрикой с более чем 23-летним опытом производства, приглашаем вас посетить нашу фабрику, мы находимся в городе Шанхай, Китай.
Вопрос: Могу ли я настроить энкодер, если в вашем текущем каталоге нет аналогичных параметров?
А: Да, мы можем предоставить индивидуальные услуги, у нас также есть машины для лазерной печати, чтобы изготовить ваш собственный логотип или номер детали;
Если вы хотите получить эквивалентную продукцию для других брендов, вы можете связаться с нами, чтобы получить точное подтверждение цены и параметров, мы ответим вам в течение одного часа в рабочее время.
Вопрос: Каков ваш минимальный заказ?
А: Минимальный заказ составляет 1 шт. для наших обычных кодировщиков.
Вопрос: Сколько времени занимает выполнение заказа?
А: Доставка образцов занимает не более 1 недели, а для массового заказа обычных кодировщиков — около 10 дней.
