8-15 мм внутреннее отверстие HSAL с гибкой пружинной пластиной 52 мм внешнего диаметра K52

Поделиться с:

8-15 мм внутреннее отверстие HSAL с гибкой пружинной пластиной 52 мм внешнего диаметра K52

Скачать:
K52-E-01100078 Ver. 3.0.pdf
Тип вала:
Полый вал
Наружный диаметр:
50 мм
Толщина:
39 мм
Диаметр вала:
8/10/12/14/15 мм
Разрешение:
9-48000ppr
Тип энкодера:
Инкрементальный энкодер
Степень защиты:
IP65, IP50
Интерфейс:
RS422, ТТЛ, HTL, НПН, ПНП, Тяни-Толкай, Напряжение
С УФВ:
Да

SKU:
штат:

Количество:



Расследование Добавить в корзину

Энкодер сквозного вала 14 мм Простой монтаж энкодера энкодер 10000 импульсов в минуту разрешение20000pprencoder кодер RS422

Описание продукта

Профиль компании

Часто задаваемые вопросы

Скачать

Связанный номер модели

K52

Предметы	Основные параметры
Бренд	Хенгсиан
Тип энкодера	ИНКРЕМЕНТАЛЬНЫЙ ЭНКОДЕР
Внешний диаметр	51 мм
Толщина	39 мм
Установка размер	R27,5 мм (пружинная тарелка 50t55)
Полый тип вала	через дыру или слепое отверстие
Полый диаметр вала	8 мм, 10 мм, 12 мм; 14 мм; 15 мм
Разрешение	100; 200; 360; 512; 1000; 1024; 1200; 1250; 1440; 2000; 2048; 2500; 2880; 3000; 3600;
	4096; 5000; 5760; 8192; 10000 ； 11520 ； 16384 ； 20000 ； 23040
	1000/4; 1000/6; 1000/8; 1024/4; 1024/6; 1024/8; 2048/4; 2048/6;
	2048/8; 2500/4; 2500/6; 2500/8; 4096/4; 4096/6; 4096/8; 8192/4; 8192/6;/8192/8
Выходная фаза	Фаза A+, B+, Z+, A-, B-, Z-, U+, V+, W+, U-, V-, W-
Напряжение снабжения	DC5V; DC8-30V
Outlettype	Кабель сзади
	Выходить из спины
	Кабель сзади с розеткой
Режим вывода	NPN/PNP (открытый вывод коллектора)
	Выходной выход
	Вывод толчки
	TTL (DC5V) 26LS31/26C31
	Фаза TTL (DC5V) ABZ вернулся к фазе UVW
	HTL (DC8-30V)
Ток потребления	120 мАК
Верхний ответ	300 кГц
Допустимая Ripple	≤3%RMS
Нагрузка напряжения	≤dc30v
GND	не подключаться к энкодеру
Отношение марки к пространству	От 45% до 55%
Начальный крутящий момент	менее 9,8 х 10-3 нм
Межтии момент	менее 6,5x 10-6 кг.m2
Нагрузка вала	Радиальный 50n; Аксиал 30n
Top Rev	≤3000 об / мин; IP65≤2000 об / мин; IP65≤1500 об / мин (через отверстие)
Несущая жизнь	1,5x109 Revs при номинальной нагрузке (100000 часов при 2500 об / мин)
Температура окружающей среды	Работа: -20 ～+80 ° ； Хранение: -25 ～+85 °
Окружающая влажность	Работа и хранение: 35-85%RH (неконденсирование)
Вибрация (терпит)	Амплитуда 1,52 мм, 5-55 Гц, 2 часа для трех оси индивидуально
Носок (терпеть)	490m/s2, 11 мс три раза для направления x, y, z индивидуально
Материал вала	Нержавеющая сталь
Материал раковины	Алюминиевый сплав
Длина кабеля	1000 мм (кабель с экранией)
Защитный класс	IP50; IP65
Длина кабеля	1 м (длина кабеля может быть добавлена надлежащим образом
	требуется, но это требует оплаты индивидуально)
Сертификация	CE
упаковка	Коробка картонной коробки
Вес нетто	Около 310 г (с пакетом)

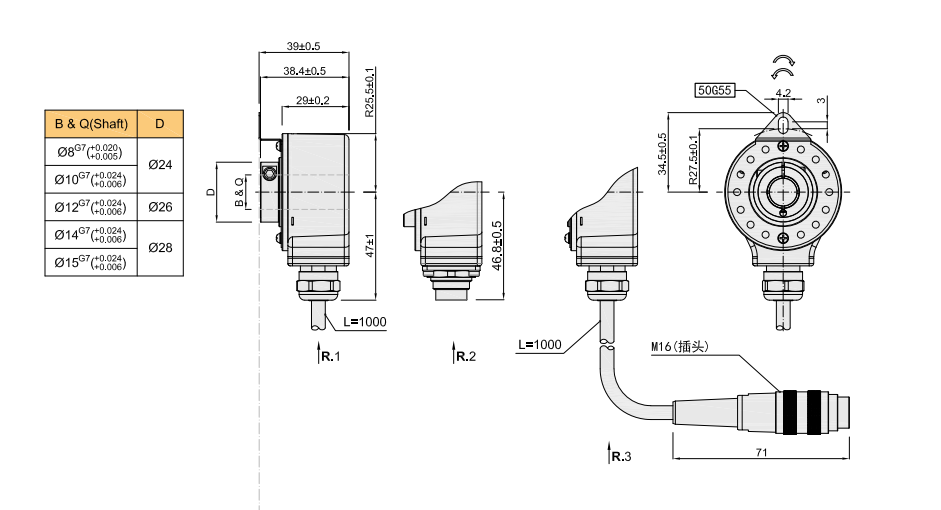

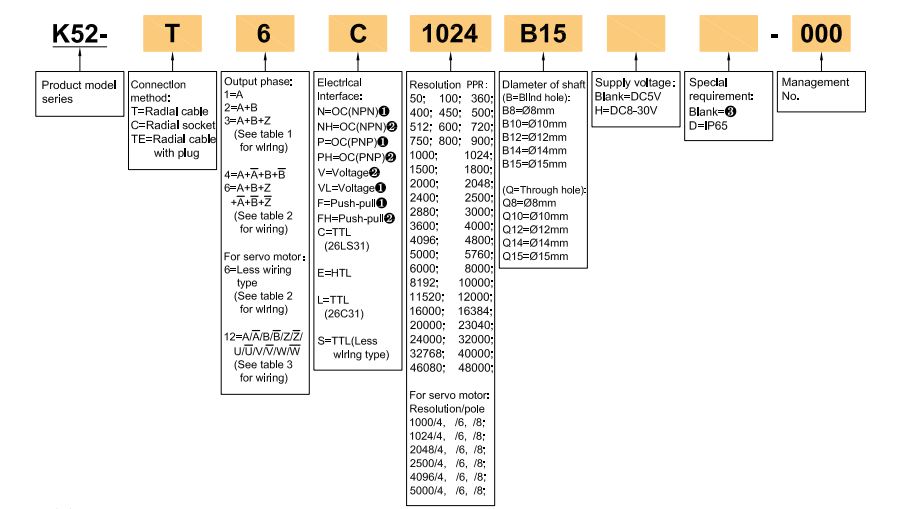

K52 K52-

Shanghai Hengxiang Optical Electronics Co., Ltd. является высокотехнологичным предприятием, специализирующимся на создании, исследованиях, производстве и маркетинге высоких оптических кодеров. У нас есть зрелые независимые исследования и разработки, которые позволяют настроить производство эксклюзивных моделей на основе потребностей новых технологических продуктов разработки. Мы основали в 2001 году и экспортировали продукты в отечественный и зарубежный после 21 года седиментации. Наша компания в основном занималась энкодером, оптической линзой, германиями и т. Д. Строгий контроль качества продукции и высокой точностью и высоким стандартом технологии глубокой обработки обслуживает лифт, мотор, с ЧПУ, текстиль, робот, энергия ветра, медицинское оборудование, оборудование для сборочных линий и другие технологические отрасли автоматизации.

Мы сосредоточены на том, чтобы быть известным брендом в области точных оптических кодеров и стремимся стать лидером в международных точных кодерах.

'Точность в чувствительности к научно-технологической жизни. ' 'Хенгсиан будет придерживаться корпоративных принципов ' целостности, точности и прагматизма, ориентированного на клиента, единства и взаимного успеха '.

产品详情公司图片

ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ:

В: Каковы ваши основные продукты?

Ответ: Наша компания создала продукты с оптической линзы и диска энкодера, которые обеспечивают прочную теоретическую основу для кодеров, после 20 лет разработки мы разобрали наш бизнес для кодеров, поэтому наше качество очень гарантировано и выиграло положительную обратную связь по сравнению с другими фабриками кодеров.

В: Вы производитель или агентство?

Ответ: Мы являемся фабрикой более 23 лет опыта производства, добро пожаловать на нашу фабрику, мы находимся в Шанхайском городе, Китай.

В: Могу ли я настроить энкодер, если нет аналогичных параметров из вашего текущего каталога?

A: Да, мы можем предоставить индивидуальные услуги, у нас также есть лазерные печатные машины для пользовательского собственного логотипа или номера детали;

Если вы хотите получить эквивалентные продукты для других брендов, вы можете связаться с нами, чтобы получить точную цену и подтверждение параметров, мы ответим вам в течение одного часа в рабочее время.

Q: Какой у вас MOQ?

A: MOQ - 1 шт. Для наших обычных кодеров.

В: Сколько времени занимает время заказа?

A: Доставка занимает 1 неделю для образцов, около 10 дней для массового заказа для обычных кодеров.
