Пустого вала
22 мм
16,9 мм
6 мм
36-16384ппр
Магнитный энкодер
IP67
ТТЛ, HTL
Нет
| SKU: | |
|---|---|
| штат: | |
| Количество: | |

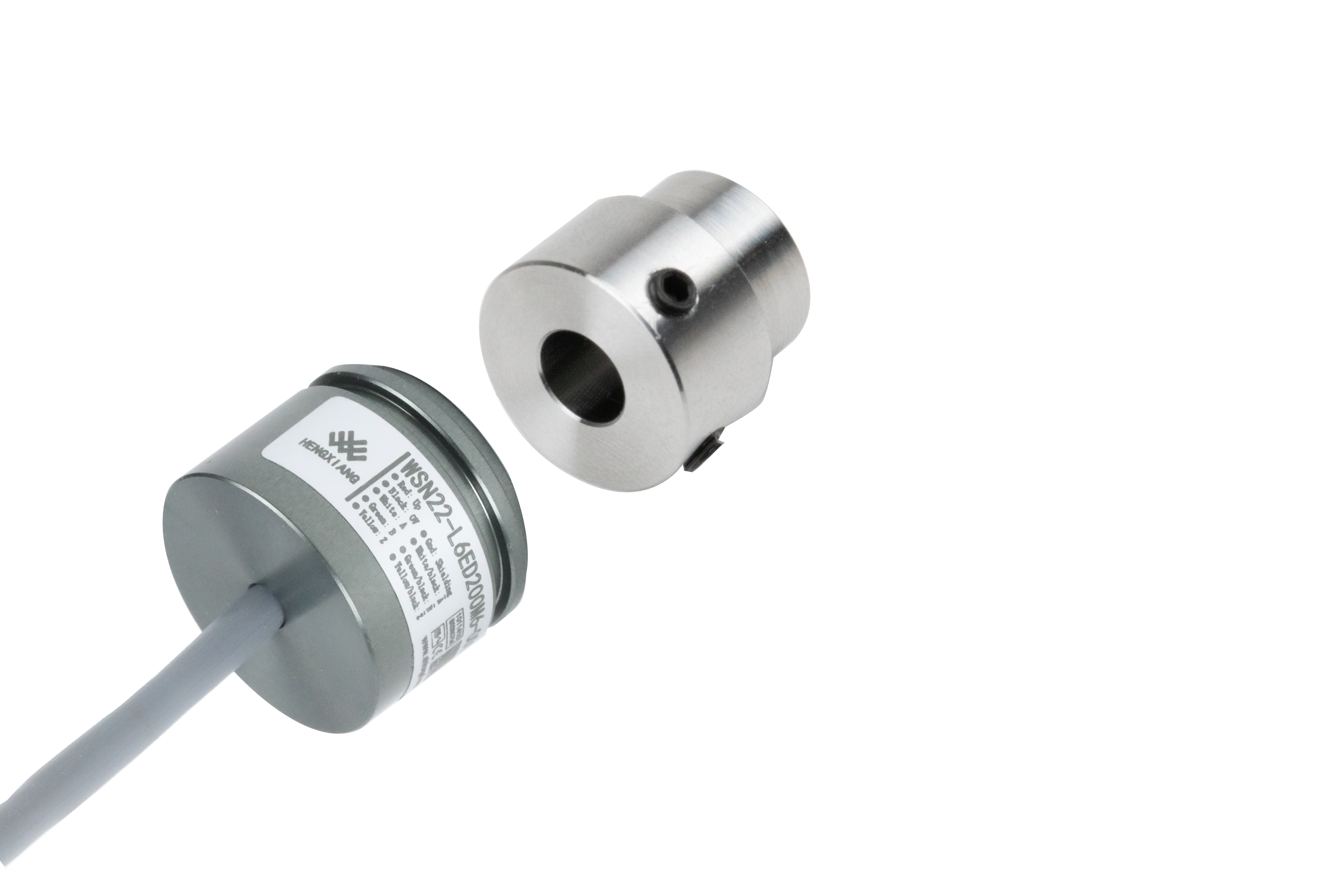

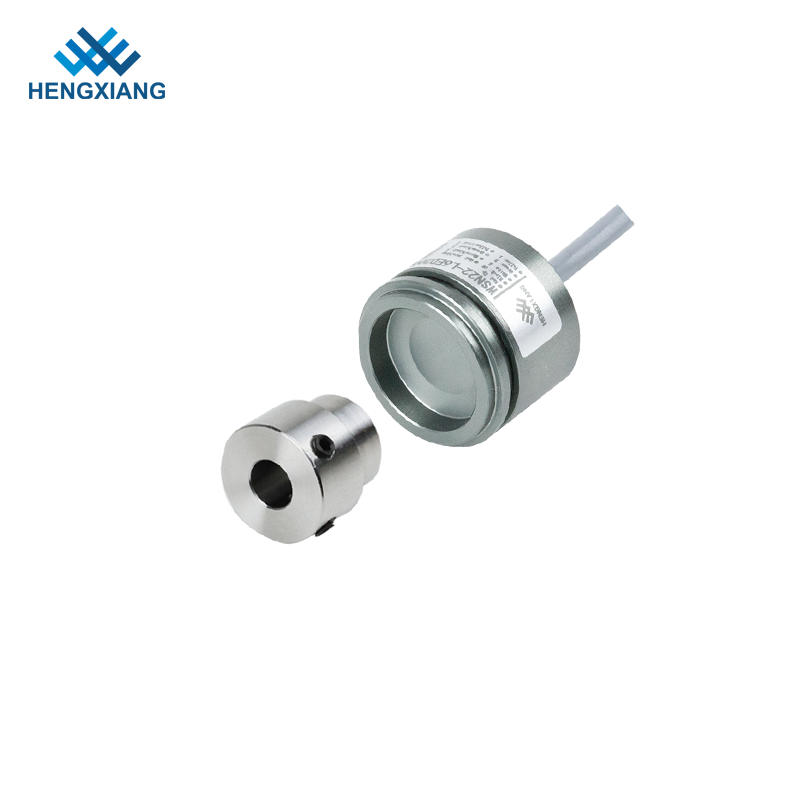

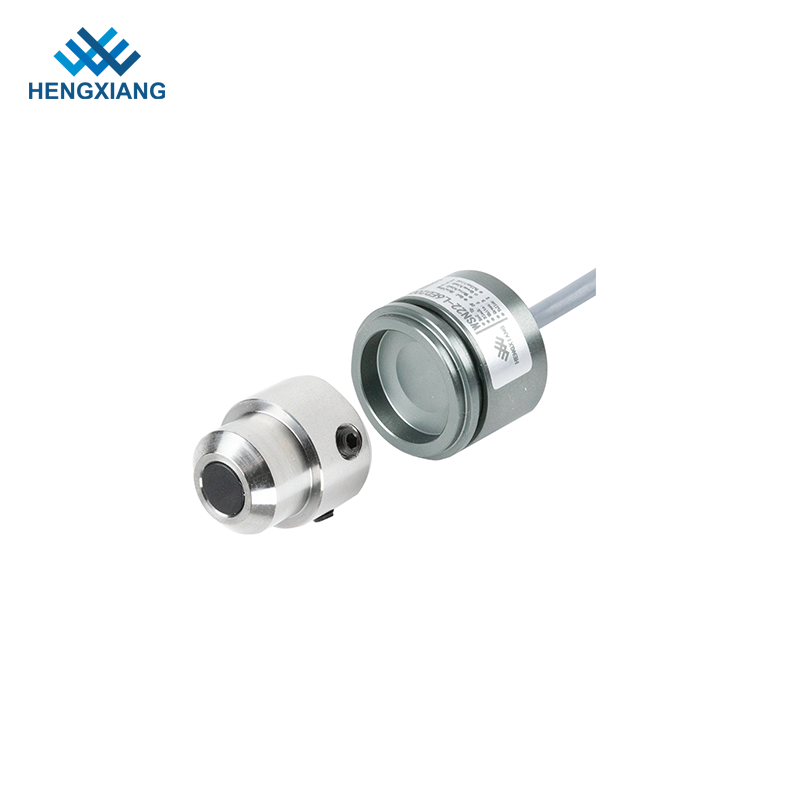

WSN22: Компактный и надежный магнитный инкрементный энкодер для точной автоматизации
В промышленной автоматизации, где пространство и надежность имеют наибольшее значение, безподшипниковый инкрементальный слепой энкодер WSN22 компании HENGXIANG является выдающимся решением. Этот микроминиатюрный сквозной энкодер сочетает в себе компактность и надежную производительность, идеально подходит для небольшого оборудования и сценариев с ограниченным пространством.
Благодаря внешнему диаметру 22 мм и максимальному диаметру вала 6 мм WSN22 легко вписывается в такие тесные установки, как микродвигатели и компактные текстильные машины. Магнитный держатель и стержень с фиксирующимся винтом обеспечивают простоту установки и устойчивость к вибрации.
Использование бесконтактной магнитной индукции позволяет избежать механического трения, повысить долговечность и сократить расходы на техническое обслуживание. Степень защиты IP67 защищает его от пыли и временного погружения в воду, что позволяет использовать его в суровых промышленных условиях.
Обеспечивая максимальное разрешение 16384 импульсов в минуту, он обеспечивает точное определение положения/скорости. Он предлагает дифференциальный выход для защиты от помех, поддерживает интерфейсы TTL (5 В) и HTL (7–30 В), а также имеет обратную полярность и 30-секундную защиту от короткого замыкания.

Работая при напряжении 7–30 В постоянного тока и максимальной частоте отклика 500 кГц, он стабильно работает при температуре от -40°C до 70°C. Энкодер 30g поставляется с витой парой длиной 1 м (с возможностью удлинения до 100 м). Для получения подробной информации свяжитесь с HENGXIANG по телефону fang@shhxgd.com или +86-21-54613487.
На первый взгляд, WSN22 отличается миниатюрными размерами: внешний диаметр составляет всего 22 мм, а диаметр вала — до 6 мм. Этот сверхкомпактный форм-фактор позволяет ему легко вписываться в тесные установки, где более крупные энкодеры были бы непрактичны, например, в микродвигателях, небольших инструментах и компактных текстильных или печатных машинах. Несмотря на свой небольшой размер, кодер не нарушает структурную целостность; его магнитный держатель и вал закреплены установочным винтом, что обеспечивает простоту установки и надежное соединение, выдерживающее рабочие вибрации.
В1: Каковы основные параметры этого кодера?
Ответ: Мы можем предоставить подробную спецификацию для каждой модели. Пожалуйста, свяжитесь с нашей онлайн-службой поддержки клиентов.
В2: Какие методы монтажа поддерживаются кодировщиком?
Ответ: Пожалуйста, свяжитесь с нашей онлайн-службой поддержки клиентов. Наша команда инженеров предоставит вам эксклюзивные профессиональные
услуги по адаптации.
В3: Мое оборудование XX. Можно ли напрямую адаптировать этот кодер? Если я не уверен, какие параметры оборудования мне необходимо предоставить для подтверждения совместимости?
Ответ: Как правило, вам необходимо указать диаметр монтажного вала, расстояние установки, электрический интерфейс и импульсы. Наша онлайн-служба поддержки клиентов подберет для вас подходящую модель.
В4: Каков класс защиты кодировщика?
Ответ: В настоящее время мы предлагаем энкодеры с классами защиты IP40/IP50/IP65/IP67. Различные классы защиты подходят для разных рабочих сред. Выберите подходящий кодировщик в зависимости от фактического сценария использования.
В5: доступны ли разные модели продукта?
Ответ: Да, у нас есть более 200 моделей на выбор.
В6: Каков диапазон рабочих температур энкодера?
Ответ: Обычные энкодеры имеют диапазон рабочих температур от -20°C до 90°C. Мы также предлагаем энкодеры, устойчивые к высоким и низким температурам, с минимальной температурой -40°C и максимальной температурой 115°C. Пожалуйста, свяжитесь со службой поддержки клиентов, чтобы получить соответствующую модель.
В7: Каково максимальное расстояние передачи сигнала этого кодера?
Ответ: Расстояние передачи сигнала зависит от метода вывода схемы, а максимальное расстояние может достигать 100 метров.
В8: Каков минимальный объем заказа (MOQ) для этого кодировщика?
Ответ: Минимальный заказ: 1 шт.
В9: Какова цена за единицу, соответствующая разным количествам заказа? Например, каковы расценки на 10–50 единиц, 51–100 единиц и более 100 единиц? Можете ли вы предоставить многоуровневый прайс-лист?
Ответ: Цена за единицу зависит от количества: чем больше единиц вы заказываете, тем выгоднее цена.
