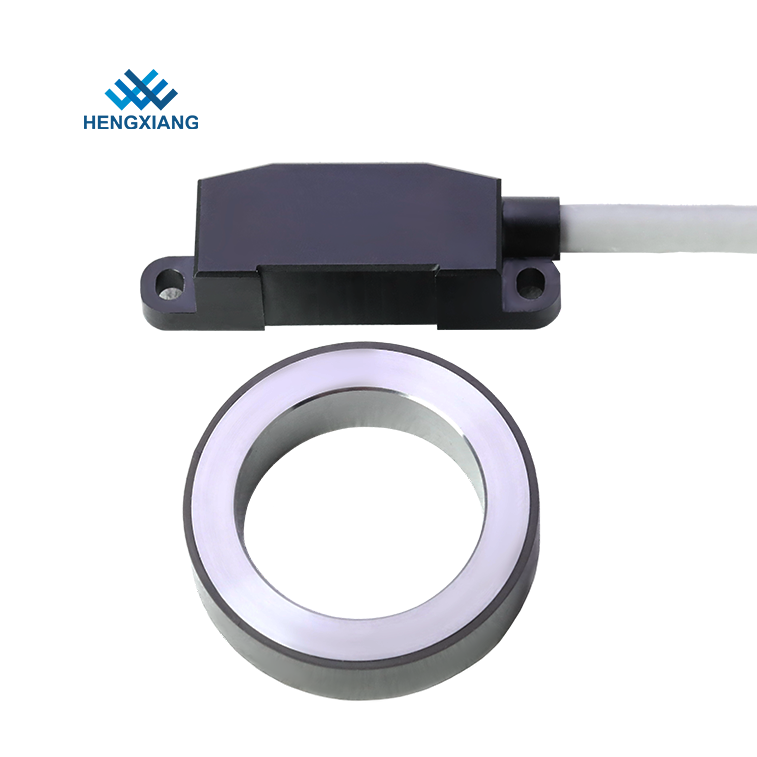

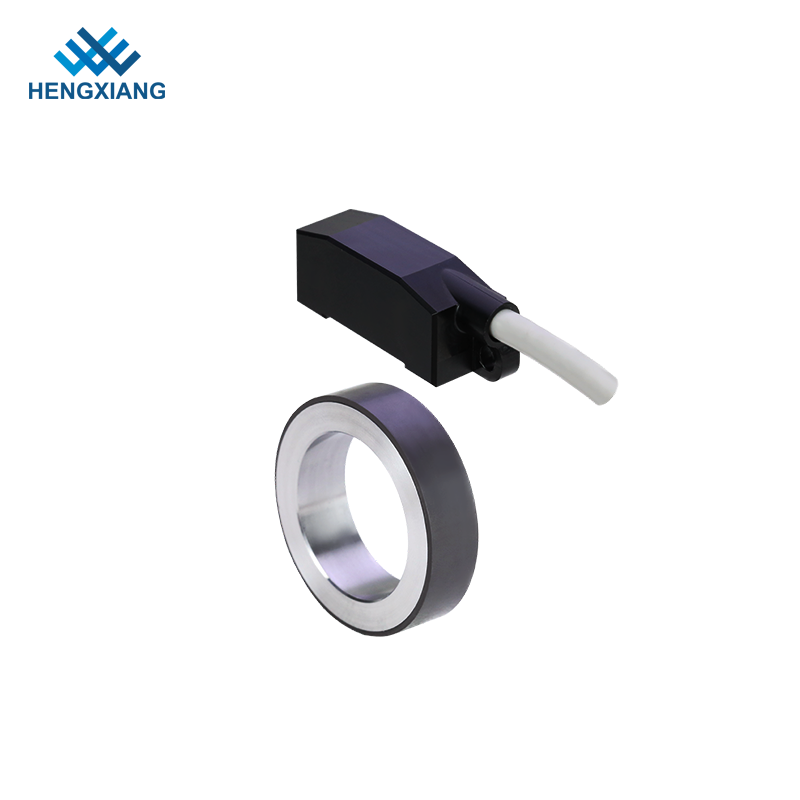

WSN49 без осевого подшипника без осевого магнитного энкодера.

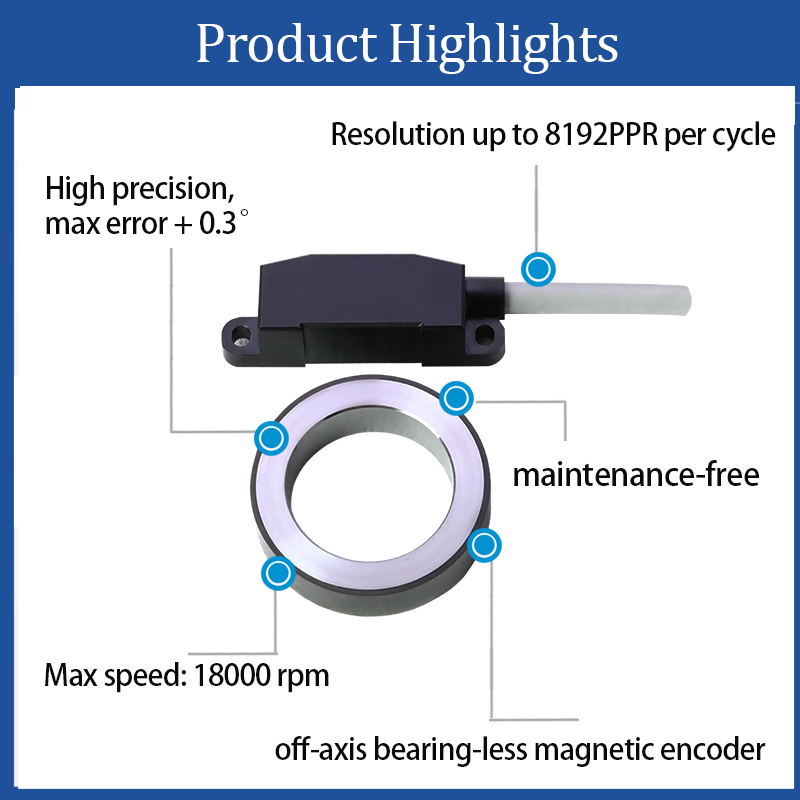

Ключевые особенности инкрементного магнитного энкодера Hengxiang WSN49:

1. Без подшипника дизайн поляного вала

• Без технического обслуживания: нет механического износа из-за бесконтактного магнитного зондирования.

• Легкая установка: быстрая, экономящаяся настройка с включенным магнитным ротором.




2. Высокая точность и разрешение

• Точность: максимальная ошибка ± 0,3 °.

• Резолюция: до 8192 импульсов на революцию (PPR) для мелкого управления движением.




3. Надежная производительность

• Высокоскоростная операция: поддерживает до 18 000 об / мин.

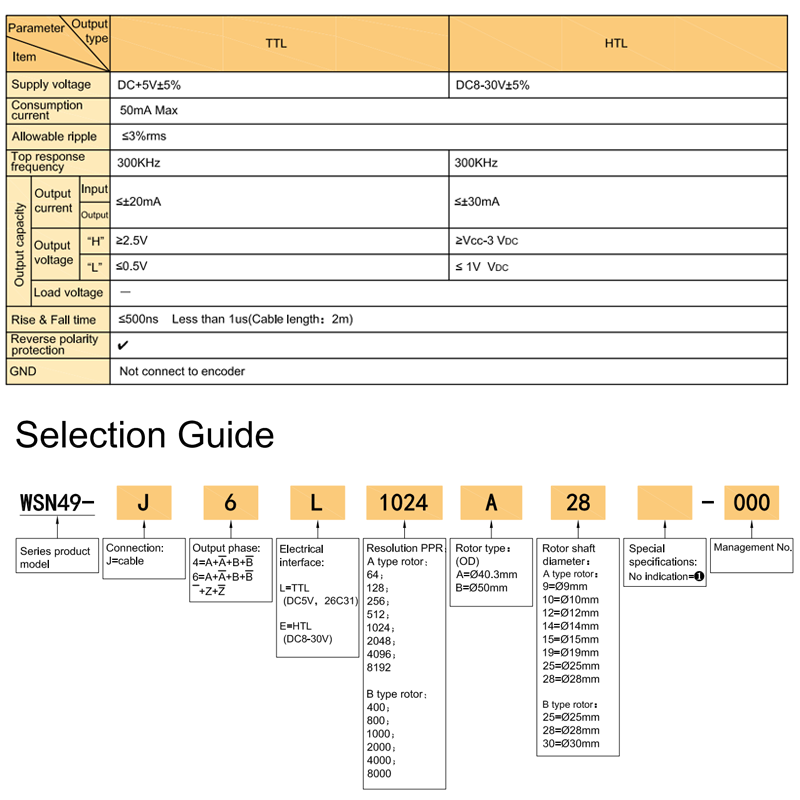

• Параметры двойного вывода: TTL (DC5V) или HTL (DC8-30V) для совместимости с различными системами.

• Быстрый отклик сигнала: время подъема/падения ≤500NS (TTL) и ≤1 мкс (HTL).




4. Долговечность и экологическое сопротивление

• Защита IP67: уравновешивает пыль, воду и суровую промышленную среду.

• Устойчивый к шокому и загрязнению: идеально подходит для требовательных приложений, таких как текстиль и механизм ЧПУ.




5. Электрическая надежность

• Защита обратной полярности: предотвращает ущерб от неправильной проводки.

• Стабильные выходы: TTL (≥2,5 В 'H ') и HTL (≥VOC-3V 'H ') с устойчивыми к шумодации дифференциальных сигналов.




6. Гибкая конфигурация

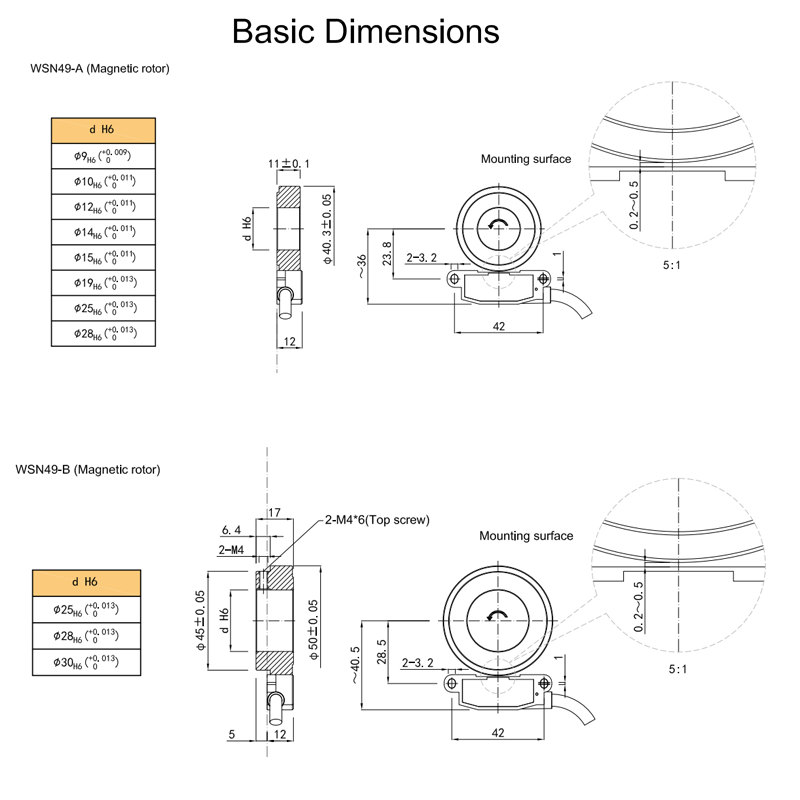

• Настраиваемые роторы: несколько диаметров (9 мм - 28 мм) и разрешения (64–8192 PPR).

• Параметры кабеля: стандартная длина 1 м, расширяемая до 100 м.




7. Широкие приложения

• Подходит для двигателей, лифтов, упаковки и автоматизации, где пространство и долговечность имеют решающее значение.




8. Безопасность и соответствие

• Руководство по экранированным подводным направлениям: рекомендует кабели витой пары и правильное заземление для уменьшения EMI.




Идеально подходит для: промышленной автоматизации в сложных условиях, требующих высокоскоростной, без обслуживания точности.

ПРИМЕЧАНИЕ: ротор и датчик являются сопоставленными парами; Замена должна быть в паре.
