Что такое абсолютный энкодер с кодом Грея?

Кодировщик абсолютного кода Грея

Кодировщик кода Грея, хорошо известный как кодировщики отраженного двоичного кода, имеет только одно изменение бита на каждом этапе, что может уменьшить ошибки связи кодера.

Кодер с кодом Грея является опцией для протоколов связи последовательного или параллельного энкодера.

Выход параллельного кодера обеспечивает быстрый последовательный поток битов.Когда данные представлены в двоичном формате, несколько битов могут меняться за шаг, а в некоторых случаях все биты могут меняться между каждым чтением.

В некоторых высокоскоростных приложениях это может вызвать ошибки или усложнить программирование.

Код Грея сокращает изменение битов до одного бита данных за один шаг измерения.

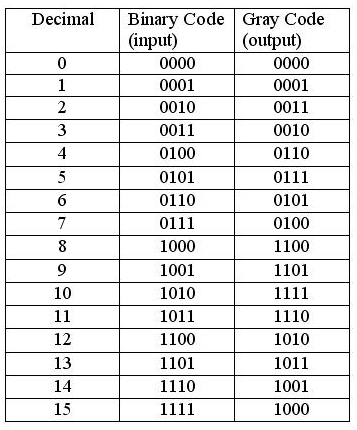

Таблица: Пример преобразования между прямым двоичным сигналом и выходом энкодера кода Грея.

Энкодеры с параллельным выходом

Параллельный вывод делает все выходные биты доступными одновременно.Он может быть представлен в виде простого двоичного кода или преобразован в код Грея для уменьшения ошибок.

Преимущество параллельного вывода в том, что он быстрый: все данные доступны в режиме реального времени, в любое время.Но к недостаткам относятся громоздкие кабели (и более высокая цена, чем у инкрементного энкодера) и ограниченная длина кабеля.

Большинство энкодеров поставляются с кабелями длиной метр или два, но параллельный выход с использованием дифференциального выхода (двухтактный) и экранированного кабеля можно удлинить до 100 м, используя более толстый кабель, при снижении скорости.Выходы с открытым коллектором (приемник или источник) могут достигать примерно трети этого показателя.

Применение кодировщика кода Грея

Выход энкодера с кодом Грея обычно используется в высокоскоростных приложениях или приложениях с большим количеством шумов сигнала, что приводит к потере данных сигнала при чтении двоичных данных.

Абсолютные энкодеры с кодом Грея доступны для протоколов связи «точка-точка».
