Классы защиты IP и стандарты для поворотных энкодеров

Рейтинг IP также известен как рейтинг защиты от проникновения или международный уровень защиты, который определяется в соответствии с международным стандартом EN 60529 (британский BS EN 60529:1992, европейский IEC 60509:1989).

Эти стандарты используются для определения уровней эффективности герметизации электрических корпусов от проникновения посторонних предметов, таких как грязь и вода.

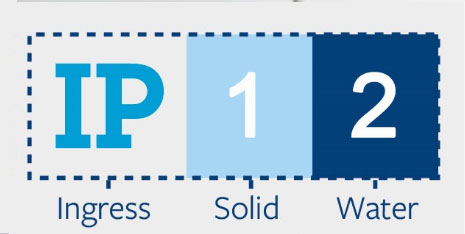

Классификация состоит из букв IP, за которыми следуют 2 цифры, первая цифра обозначает уровень защиты, которую обеспечивает корпус от твердых тел,

вторая цифра описывает степень защиты оборудования внутри корпуса от воды.

Ниже приведена простая информация, которая поможет вам решить, какой класс IP/коды IP вам могут потребоваться для вашего электрического шкафа.

Справочный список IP-рейтинга:

Первая цифра: защита от твердых частиц

0 ---- Нет

1 ----- >50 мм

Любая большая поверхность тела, например, тыльная сторона руки, но нет защиты от намеренного контакта с телом.

2 ----- >12,5 мм

Пальцы или подобные предметы

3 ---->2,5 мм

Инструменты, толстая проволока и т. д.

4 ---- >1 мм

Большинство проводов, тонкие винты, большие муравьи и т. д.

5 ---- Защита от пыли

Проникновение пыли не предотвращается полностью, но она не должна попадать в достаточном количестве, чтобы мешать удовлетворительной работе оборудования.

6 ---- Пылезащитный

Отсутствие попадания пыли;полная защита от прикосновения (пыленепроницаемость).Необходимо создать вакуум.Продолжительность испытания до 8 часов в зависимости от расхода воздуха.

Вторая цифра: защита от проникновения жидкости.

0 ----Нет

1 ---- Капающая вода

Капающая вода (вертикально падающие капли) не должна оказывать вредного воздействия на образец, установленный в вертикальном положении на поворотном столе и вращающийся со скоростью 1 об/мин.

2 ---- Капающая вода при наклоне на 15°.

Капающая вертикально вода не должна оказывать вредного воздействия, если корпус наклонен под углом 15° от его нормального положения.Всего проверяются четыре положения в пределах двух осей.

3.---- Распыление воды

Вода, падающая в виде струи под любым углом до 60° от вертикали, не должна оказывать вредного воздействия при использовании либо: а) вибрирующего приспособления, либо б) распылительной насадки с уравновешенным экраном.

Испытание а) проводится в течение 5 минут, затем повторяется с поворотом образца горизонтально на 90° для второго 5-минутного испытания.Испытание b) проводится (с установленным экраном) в течение минимум 5 минут.

4 ---- Брызги воды

Брызги воды на корпус с любого направления не должны оказывать вредного воздействия при использовании либо: а) вибрирующего приспособления, либо б) распылительной насадки без экрана.

Тест а) проводится в течение 10 минут.Испытание б) проводится (без экрана) в течение минимум 5 минут.

5 ---- струи воды

Вода, защищенная соплом (6,3 мм) от ограждения с любого направления, не должна оказывать вредного воздействия.

6 ---- Мощные струи воды

Вода, подаваемая мощными струями (сопло 12,5 мм) на корпус с любого направления, не оказывает вредного воздействия.

7 ----Погружение на глубину до 1 м.

Попадание воды в вредном количестве не должно быть возможным при погружении корпуса в воду при определенных условиях давления и времени (погружение до 1 м).

8 ---- Погружение на глубину 1 м и более.

Оборудование пригодно для постоянного погружения в воду при условиях, указанных изготовителем.Однако для некоторых типов оборудования

это может означать, что вода может проникать внутрь, но только таким образом, чтобы не оказывать вредного воздействия.Ожидается, что глубина и продолжительность испытания будут больше, чем требования для IPx7, и могут быть добавлены другие воздействия окружающей среды, такие как циклическое изменение температуры перед погружением.

По вашему мнению, наша фабрика кодировщиков HENGXIANG имеет различные версии IP40, IP50, IP65, IP66, IP67, чтобы удовлетворить ваши требования к защите от грязи и воды в различных приложениях.

Если вам нужна более подробная информация, свяжитесь с нами в любое время.
