| Предметы | Основные параметры |
| Бренд | Хэнсян |

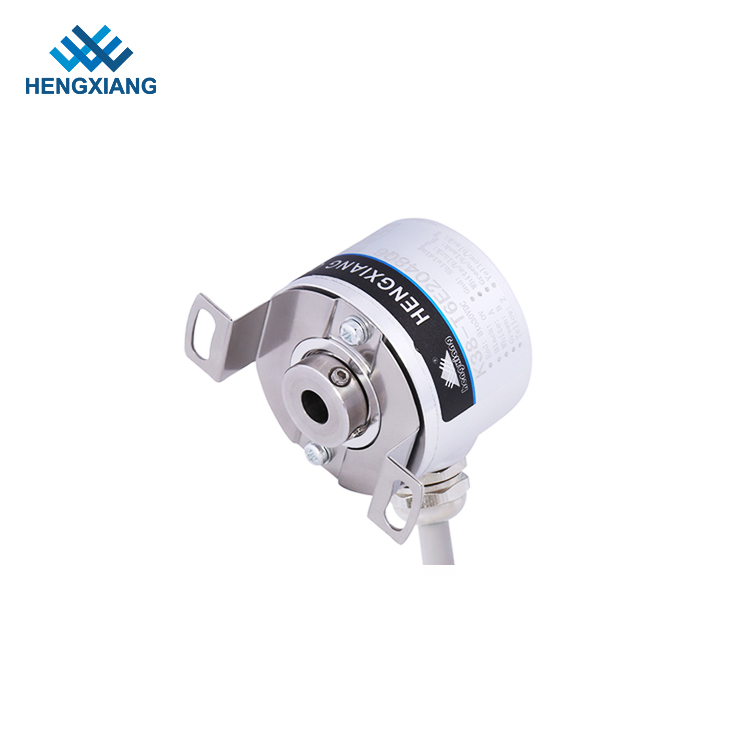

| Тип энкодера | Инкрементальный энкодер |
| Внешний диаметр | 38 мм |
| Толщина | 38 мм |
| Установочный размер | R23,5мм(пружина 38Т45) |
| Тип полого вала | Глухое отверстие;сквозное отверстие |
| Диаметр полого вала | 5 мм, 6 мм, 6,35 мм;8 мм |
| Разрешение | 50;60;66;100;200;250;256;300;360;400;450;500;512;600 |
700;720;800;900;1000;1024;1200;2000 г.;2048;2500;5000;8192;10000;16384 20000;28800;32000;32768 |
| Выходная фаза | Фаза A, B, Z A- B- Z- |
| Напряжение питания | 5В постоянного тока;DC8-30В |
| Тип розетки | Кабель сбоку |
| Кабель сзади |
| Режим вывода | NPN/PNP (выход с открытым коллектором) |
| Выходное напряжение |
| Двухтактный выход |
| Привод длинной лески (26LS31)-TTL |
| Совместимый RS422 |
| Привод длинной линии(RT7272)-HTL |
| Температура окружающей среды | Рабочая температура: -20~+90°C |
| Температура хранения: -25~+95°C |
| Экологическая человечность | Эксплуатация и хранение: относительная влажность 35–85 % (без конденсации). |
| Оболочка | Литой алюминий |
| Ток потребления | 100 мА Макс. |
| Нагрузка на вал | Радиальный: 30Н;Осевой: 20Н |
| Топ РЕВ | 6000 об/мин;IP65≤4000об/мин |
| Прочность изоляции | AC500В 60-е годы |
| Изоляционное сопротивление | 10 МОм |
| Соотношение меток и пробелов | от 45% до 55% |
| Максимальная частота резонанса | 300 кГц Макс. |
| Материал корпуса | Диаметр литого алюминия |
| Несущая жизнь | 1,5x109 об/мин при номинальной нагрузке (100 000 часов при 2500 об/мин) |
| GND | Не подключаться к кодировщику |
| Материал вала | Нержавеющая сталь |
| Вибрация (терпеть) | Амплитуда 0,75 мм, 5–55 Гц, 2 часа для направлений X/Y/Z индивидуально. |
| Шок (терпеть) | 490 м/с2, 11 мс три раза для направлений X, Y, Z индивидуально |
| Степень защиты | IP50;IP65 |
| Длина кабеля | 1000 мм |
| Пусковой крутящий момент | Менее 9,8X10-3 Нм |
| Интертический момент | Менее 6,5х 10-6кг.м2 |
| упаковка | Картонная коробка |
| Вес нетто | Около 140 г (с упаковкой) |
| Сертификация | CE |
