Дом » Оптические компоненты » Кодеры » Промышленный энкодер с ЧПУ » S65F ЧПУ-энкодер, 8 мм, энкодер со сплошным валом, выход цепи NPN PNP, 50-23044ppr, импульсный энкодер, датчик положения энкодера

Категория продукта

Кодер

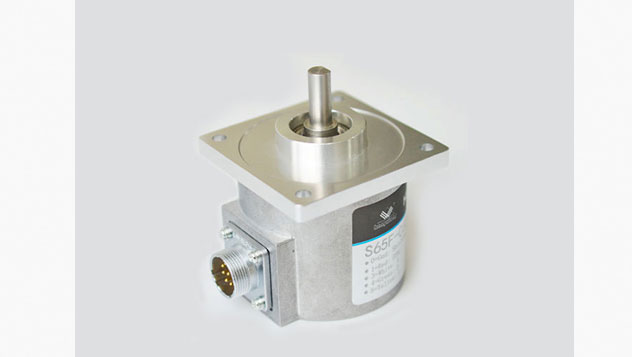

S65F ЧПУ-энкодер, 8 мм, энкодер со сплошным валом, выход цепи NPN PNP, 50-23044ppr, импульсный энкодер, датчик положения энкодера

Поделиться с:

S65F ЧПУ-энкодер, 8 мм, энкодер со сплошным валом, выход цепи NPN PNP, 50-23044ppr, импульсный энкодер, датчик положения энкодера

Бренд: HENGXIANG Заводская цена: договорная Возможность поставки: 50 000 штук/штук в год Условия оплаты: T/T, наличные, Western Union, Paypal, кредитная карта Минимальное количество заказа: 1 шт. ODM и OEM: приемлемо Сертификация: ISO9001, CE и 25 ПАТЕНТОВ IVENTION. Дата доставки: 3-5 рабочих дней для заказа образца, 7-10 дней для массового заказа. Отгрузка: FedEx/UPS/DHL/другая экспресс-линия

Скачать:
S65F Series-Specification.pdf
Наружный диаметр:
Пожалуйста выберите
Толщина:
Пожалуйста выберите
Диаметр вала:
Пожалуйста выберите
Разрешение:
Пожалуйста выберите

SKU:
штат:

Количество:



Расследование Добавить в корзину

энкодер с чпу

Описание продукта

ПАРАМЕТРЫ ПРОДУКТА

Более

Предметы	Основные параметры
Бренд	Хэнсян
Тип энкодера	Инкрементальный энкодер
Размер фланца	67677 мм
Тип фланца	Квадрат
Внешний диаметр	65 мм
Толщина	53 мм
Установочный размер	Диаметр 48 мм
Длина вала	16 мм
Диаметр цельного вала	8 мм (D-форма)
Разрешение	50;60;100;200;250;256;300;360;400;450;500;512;600;720;1000
	1000;1024;1200;1250;1440;1800;2000 г.;2048;2500;2880;3000
	3600;4000;4096;5000;5760;8192;10000;11520;16384;20000;23040
Выходная фаза	Фаза A+, B+, Z+, A- B- Z-
Напряжение питания	5В постоянного тока;8~30В постоянного тока
Цвет корпуса	Черный
Тип розетки	Радиальный кабель
	Радиальная муфта
Режим вывода	Коллекторный выход разомкнутой цепи
	Выходное напряжение
	Двухтактный выход
	Разница выходных данных	Длинномерный привод (26LS31)
		Совместимый RS422
		Привод длинной линии (RT7272)
Степень защиты	IP50;IP65
Длина кабеля	1 м (длина кабеля может быть добавлена соответствующим образом
	Требуется, но оплата производится индивидуально)
Ток потребления	100 мА МАКС.
Максимальная частота ответов	300 кГц
Допустимая пульсация	≤3% среднеквадратичного значения
Напряжение нагрузки	≤DC30В
Прочность изоляции	AC500В 60с
Изоляционное сопротивление	10 МОм
GND	Не подключаться к кодировщику
Соотношение меток и пробелов	от 45% до 55%
Пусковой крутящий момент	Менее 5x 10-3 Нм
Интертический момент	Менее 3х 10-6кг.м2
Нагрузка на вал	Радиальная 50Н;Осевой 30Н
Топ РЕВ	5000 об/мин;IP65≤3000об/мин
Несущая жизнь	1,5х109 Обороты при номинальной нагрузке (100 000 часов при 2500 об/мин)
Температура окружающей среды	В рабочем состоянии: -20 ~ +80°;хранение: -25 ~ +85°
Влажность окружающей среды	Эксплуатация и хранение: 35–85 % относительной влажности (без конденсации).
Вибрация (терпеть)	Амплитуда 0,75 мм, 5–55 Гц, 2 часа для трех осей индивидуально.
Носок (терпеть)	490 м/с2, 11 мс три раза для направлений X, Y, Z индивидуально
Материал вала	Нержавеющая сталь
Материал корпуса	Диаметр литого алюминия
Длина кабеля	1000 мм (кабель с экраном)
Сертификация	CE
Упаковка	Картонная коробка
Вес нетто	Около 350 г (с упаковкой)

Основные размеры

Более

Основная информация о продукте S65F

S65F инкрементный фланцевый энкодер со сплошным валом: крепление фланца, прочное и долговечное, дополнительный режим вывода и т. д.;Применение: автоматическое управление, такое как текстильная промышленность, упаковочное оборудование, машины с числовым программным управлением и т. д.;Внешние размеры: размер фланца 65мм*65мм, толщина 56мм, диаметр вала 8мм, форма D;разрешение до 23040ppr;уровень защиты: IP50/IP65;

Сигнальная цепь энкодера

Открытый коллектор — это неподключенное коллекторное соединение NPN-транзистора, эмиттер которого подключен к земле, а коллектор — к выходу.Выход PNP Выход PNP представляет собой интерфейс, основанный на выходной схеме с PNP-транзистором. Двухтактный выход (HTL) Высоковольтная транзисторная логика работает с напряжением питания в диапазоне 10 и 30 В постоянного тока, причем наиболее часто используется напряжение 24 В постоянного тока. обычный. «Низкий» определяется как выходной сигнал от 0 В до 3 В, а «высокий» - между VCC и VCC — 3,5 В. Выход RS-422 TTL. В транзисторно-транзисторной логике (TTL) как логическое состояние, так и усиление выполняются транзисторами, отсюда и название. На выход TTL подается либо фиксированное напряжение 5 В, либо переменное напряжение от 10 до 32 В. Для этого нижний диапазон определяется как ≤ 0,4. В и верхний диапазон ≥ 2,4 В.

Преимущество завода «HENGXIANG»

Более 19 лет опыта производства кодировщиков; Более 20 лет опытных инженеров; Профессиональная рабочая группа; Высокий стандарт качества; Быстрое время отклика;Патентный сертификат на полезную модель; Собственный бренд и уникальный бренд; Сертификация CE для всех моделей; Быстрая дата доставки; 100% полная проверка перед отправкой.

О службе поддержки клиентов

Наша огромная и профессиональная база данных продуктов для всех основных брендов кодеров на рынке кодеров позволяет нам перекрестно ссылаться на ваш номер детали, чтобы предложить либо аналогичный продукт для аналогичного продукта, либо, в случае, если ваш кодировщик устарел, мы можем найти для вас эквивалентный продукт кодера.Наш собственный механический станок может изготовить установочные фланцы или муфты или монтажную пружинную пластину, чтобы немедленно помочь вам в случае поломки. Наша фабрика гордится обслуживанием клиентов от первоначального запроса до доставки вам альтернативного энкодера в очень короткие сроки, как мы понимаем при производстве. останавливается, это может стоить вам как организации финансового или других проблем.

Описание продукта

ПАРАМЕТРЫ ПРОДУКТА

Более

Предметы	Основные параметры
Бренд	Хэнсян
Тип энкодера	Инкрементальный энкодер
Размер фланца	67677 мм
Тип фланца	Квадрат
Внешний диаметр	65 мм
Толщина	53 мм
Установочный размер	Диаметр 48 мм
Длина вала	16 мм
Диаметр цельного вала	8 мм (D-форма)
Разрешение	50;60;100;200;250;256;300;360;400;450;500;512;600;720;1000
	1000;1024;1200;1250;1440;1800;2000 г.;2048;2500;2880;3000
	3600;4000;4096;5000;5760;8192;10000;11520;16384;20000;23040
Выходная фаза	Фаза A+, B+, Z+, A- B- Z-
Напряжение питания	5В постоянного тока;8~30В постоянного тока
Цвет корпуса	Черный
Тип розетки	Радиальный кабель
	Радиальная муфта
Режим вывода	Коллекторный выход разомкнутой цепи
	Выходное напряжение
	Двухтактный выход
	Разница выходных данных	Длинномерный привод (26LS31)
		Совместимый RS422
		Привод длинной линии (RT7272)
Степень защиты	IP50;IP65
Длина кабеля	1 м (длина кабеля может быть добавлена соответствующим образом
	Требуется, но оплата производится индивидуально)
Ток потребления	100 мА МАКС.
Максимальная частота ответов	300 кГц
Допустимая пульсация	≤3% среднеквадратичного значения
Напряжение нагрузки	≤DC30В
Прочность изоляции	AC500В 60с
Изоляционное сопротивление	10 МОм
GND	Не подключаться к кодировщику
Соотношение меток и пробелов	от 45% до 55%
Пусковой крутящий момент	Менее 5x 10-3 Нм
Интертический момент	Менее 3х 10-6кг.м2
Нагрузка на вал	Радиальная 50Н;Осевой 30Н
Топ РЕВ	5000 об/мин;IP65≤3000об/мин
Несущая жизнь	1,5х109 Обороты при номинальной нагрузке (100 000 часов при 2500 об/мин)
Температура окружающей среды	В рабочем состоянии: -20 ~ +80°;хранение: -25 ~ +85°
Влажность окружающей среды	Эксплуатация и хранение: 35–85 % относительной влажности (без конденсации).
Вибрация (терпеть)	Амплитуда 0,75 мм, 5–55 Гц, 2 часа для трех осей индивидуально.
Носок (терпеть)	490 м/с2, 11 мс три раза для направлений X, Y, Z индивидуально
Материал вала	Нержавеющая сталь
Материал корпуса	Диаметр литого алюминия
Длина кабеля	1000 мм (кабель с экраном)
Сертификация	CE
Упаковка	Картонная коробка
Вес нетто	Около 350 г (с упаковкой)
