Полый вал
158 мм
43 мм
70/73/75/78/80/82 мм
1024-10000ppr
Инкрементальный энкодер
IP50
ТТЛ, HTL, Тяни-Толкай
Нет
SKU: | |
---|---|
штат: | |
Количество: | |
K158
Предметы | Основные параметры |
Бренд | Хенгсиан |
Тип энкодера | ИНКРЕМЕНТАЛЬНЫЙ ЭНКОДЕР |

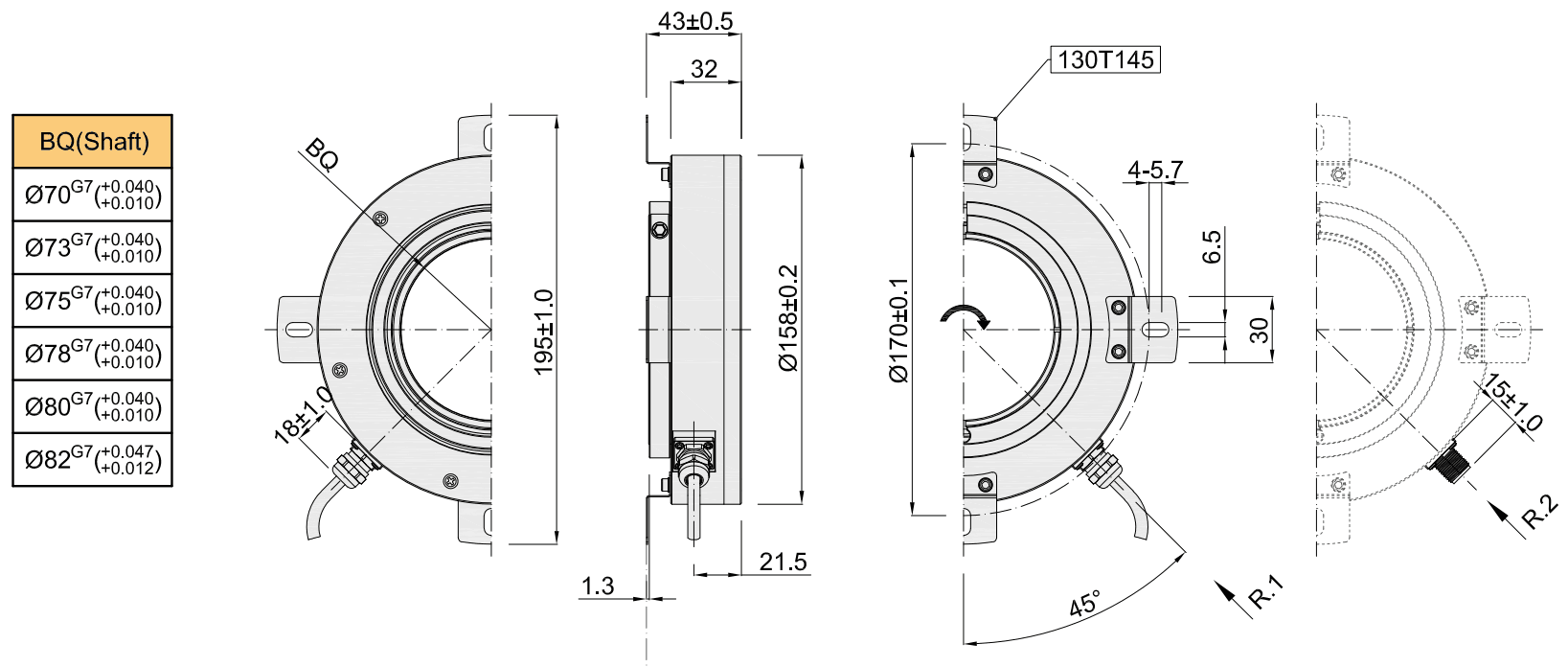

Внешний диаметр | 158 мм |
Толщина | 43 мм |
Установка размер | R85 мм (пружинная тарелка 158T170) |
Полый тип вала | через отверстие (зажимное кольцо в предыдущем) |
Полый диаметр вала | 70 мм, 75 мм, 78 мм; 80 мм; 82 мм |
Разрешение | 1024; 2048; 20000; 40000; 80000; 160000 |
Защита обратной полярности | √ |
Защита короткого замыкания | √ |
Выходная фаза | Фаза A+, B+, Z+, A-, B-, Z- |
Напряжение снабжения | DC5V; DC8-30V |
Outlettype | Радиальный кабель; радиальное гнездо |
Режим вывода | OC (NPN/PNP) |
Выходной выход | |
Вывод толчки | |
Line Drive (26LS31) TTL | |
Line Drive (DC8-30V) htl | |
Ток потребления | 100 мАК |
Верхний ответ | 100 кГц |
Устойчивость к изоляции | 10 МОм |
GND | не подключаться к энкодеру |
Начальный крутящий момент | менее 400 х 10-3 нм |
Межтии момент | менее 350x 10-6 кг.m2 |
Нагрузка вала | Радиальный 90N; Аксиал 60n |
Top Rev | 3000 об / мин |
Температура окружающей среды | Работа: -20 ~+80 ° ; Хранение: -25 ~+90 ° |
Окружающая влажность | Работа и хранение: 35-85%RH (неконденсирование) |
Вибрация (терпит) | Амплитуда 0,75 мм, 5-55 Гц, 2 часа для трех оси индивидуально |
Носок (терпеть) | 1960m/s2 (200g), 11 мс три раза для направления x, y, z индивидуально |
Материал вала | Нержавеющая сталь |
Материал раковины | алюминиевый сплав |
Длина кабеля | 1000 мм (кабель с экранией) |
Защитный класс | IP50 |
Длина кабеля | 1 м (длина кабеля может быть добавлена надлежащим образом |
требуется, но это требует оплаты индивидуально) | |
Сертификация | CE |
упаковка | Коробка картонной коробки |
Вес нетто | Около 1800 г (с упаковкой) |
Shanghai Hengxiang Optical Electronics Co., Ltd. является высокотехнологичным предприятием, специализирующимся на создании, исследованиях, производстве и маркетинге высоких оптических кодеров. У нас есть зрелые независимые исследования и разработки, которые позволяют настроить производство эксклюзивных моделей на основе потребностей новых технологических продуктов разработки. Мы основали в 2001 году и экспортировали продукты в отечественный и зарубежный после 21 года седиментации. Наша компания в основном занималась энкодером, оптической линзой, германиями и т. Д. Строгий контроль качества продукции и высокой точностью и высоким стандартом технологии глубокой обработки обслуживает лифт, мотор, с ЧПУ, текстиль, робот, энергия ветра, медицинское оборудование, оборудование для сборочных линий и другие технологические отрасли автоматизации.
Мы сосредоточены на том, чтобы быть известным брендом в области точных оптических кодеров и стремимся стать лидером в международных точных кодерах.
'Точность в чувствительности к научно-технологической жизни. ' 'Хенгсиан будет придерживаться корпоративных принципов ' целостности, точности и прагматизма, ориентированного на клиента, единства и взаимного успеха '.
В: Каковы ваши основные продукты?
Ответ: Наша компания создала продукты с оптической линзы и диска энкодера, которые обеспечивают прочную теоретическую основу для кодеров, после 20 лет разработки мы разобрали наш бизнес для кодеров, поэтому наше качество очень гарантировано и выиграло положительную обратную связь по сравнению с другими фабриками кодеров.
В: Вы производитель или агентство?
Ответ: Мы являемся фабрикой более 23 лет опыта производства, добро пожаловать на нашу фабрику, мы находимся в Шанхайском городе, Китай.
В: Могу ли я настроить энкодер, если нет аналогичных параметров из вашего текущего каталога?
A: Да, мы можем предоставить индивидуальные услуги, у нас также есть лазерные печатные машины для пользовательского собственного логотипа или номера детали;
Если вы хотите получить эквивалентные продукты для других брендов, вы можете связаться с нами, чтобы получить точную цену и подтверждение параметров, мы ответим вам в течение одного часа в рабочее время.
Q: Какой у вас MOQ?
A: MOQ - 1 шт. Для наших обычных кодеров.
В: Сколько времени занимает время заказа?
A: Доставка занимает 1 неделю для образцов, около 10 дней для массового заказа для обычных кодеров.

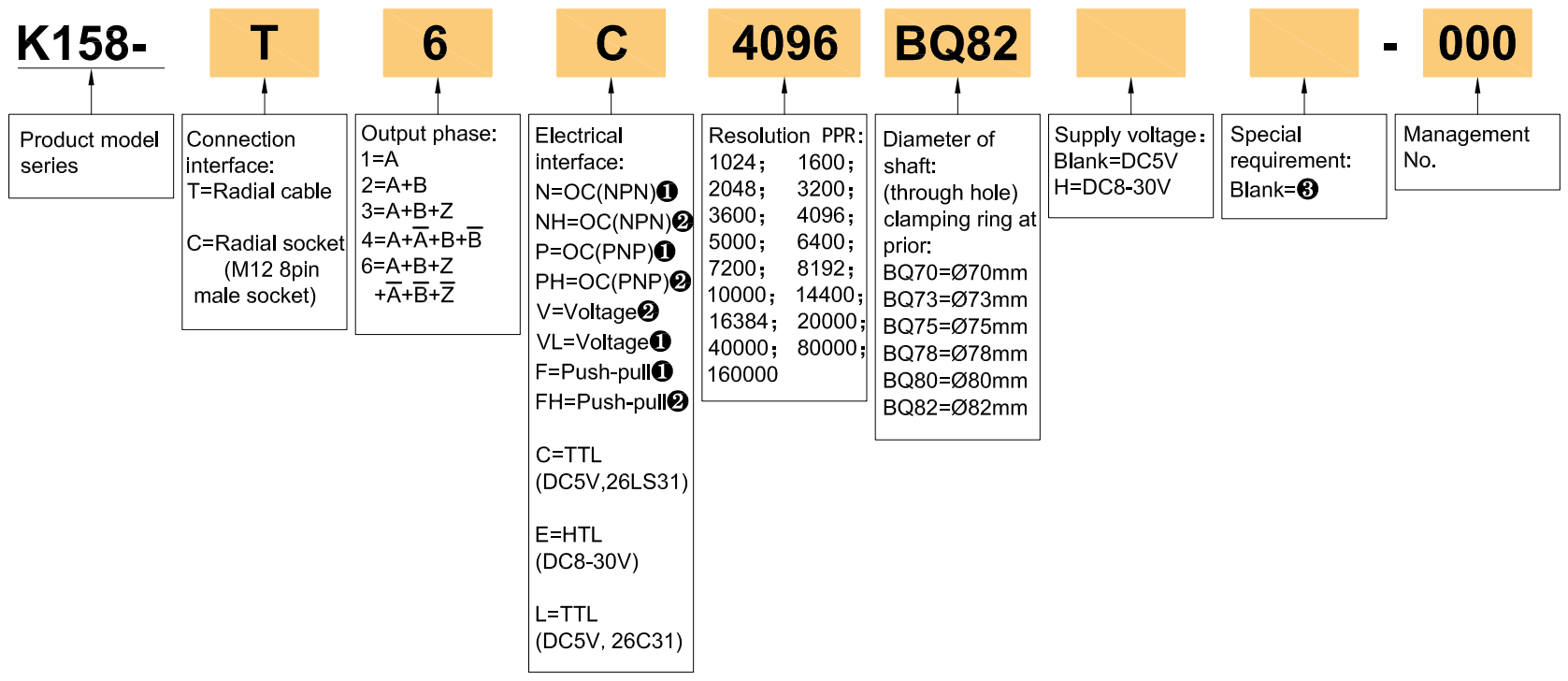

K158-T6E80000BQ78 |
K158-T6E1024BQ80 |
K158-T6E1024BQ75-001 |
K158-T6E1024BQ75 |
K158-T6E1024BQ73 |
K158-T6C2048BQ75-001 |
K158-T6C20000BQ80 |
K158-T6C1024BQ78 |
K158-T3VL1024BQ78 |
K158-T3V1024BQ78 |
K158-T3NH1024BQ78 |
K158-T3N1024BQ78 |
K158-T12E5000/16BQ82 |
