Клиент должен установить небольшой энкодер на хвосте двигателя для достижения интегрированной установки и отладки сигнала. Его основные требования следующие:
L Скорость: максимальная скорость электричества 30000 об / мин, максимальная механическая скорость 90000 об / мин;
L Рабочая температура: от -40 ° C до +125 ° C;
L сигнал: абсолютное значение BISS-C BINAL 12BT;
L Размер: внешний диаметр 15,8 мм, длина оболочки 9 мм, подходит для компактного пространства.
Выбор энкодера
После целенаправленного скрининга был выбран соответствующий энкодер со следующими характеристиками:
① Высокоскоростная стабильность: может противостоять механической скорости 90000 об / мин и электрической скорости 30000 об / мин без потери сигнала;
② Широкая температурная адаптивность: стабильная работа при -40 ° C до +125 ° C с помощью специальных материалов и конструкции;
③ Высокий сигнал: 12-битная технология кодирования BISS-C для удовлетворения потребностей контроля положения;

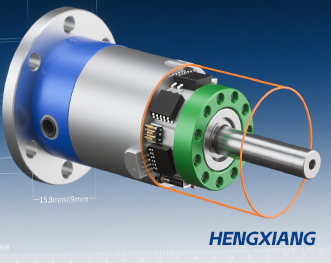

④ Размер адаптация: компактная структура 15,8 мм × 9 мм, идеально подходит для места на хвосте двигателя.
Установка и отладка
N Интегрированная установка : индивидуальные кронштейны и разъемы компании Encoder для обеспечения точного центрирования энкодера и вала двигателя, строго контролируя осевые отклонения и обеспечение прочности установки.
n Отладка сигнала : форма волны сигнала тестового сигнала с профессиональным оборудованием, проверьте стабильность при полной скорости 30000 об / мин, регулируйте усиление и параметры фильтрации, чтобы гарантировать, что система управления точно получает и анализирует сигналы.
Эффекты приложения
1) Точный контроль: обратная связь с положением и скоростью в реальном времени, повышение точности управления запуска двигателя, изменение скорости и стационарную работу;
2) толерантность к окружающей среде: непрерывная и стабильная операция при экстремальных температурах, адаптируясь к сложным условиям труда;
3) Оптимизация пространства: интегрированный дизайн экономит пространство, уменьшает сложность оборудования и помогает миниатюрным продуктам клиентов.
4) Это решение полностью отвечает потребностям клиентов, обеспечивает гарантию стабильной работы оборудования и повышает конкурентоспособность продукта.
Профессиональный индивидуальный процесс обслуживания
У нас есть опыт, возможности и ресурсы для исследований и разработок, чтобы создать любой OEM/OEM-кодировщик!Наша фабрика является чрезвычайно универсальным производителем кодеров, способным воплотить ваши концепции и идеи в жизнеспособные вычислительные решения.
