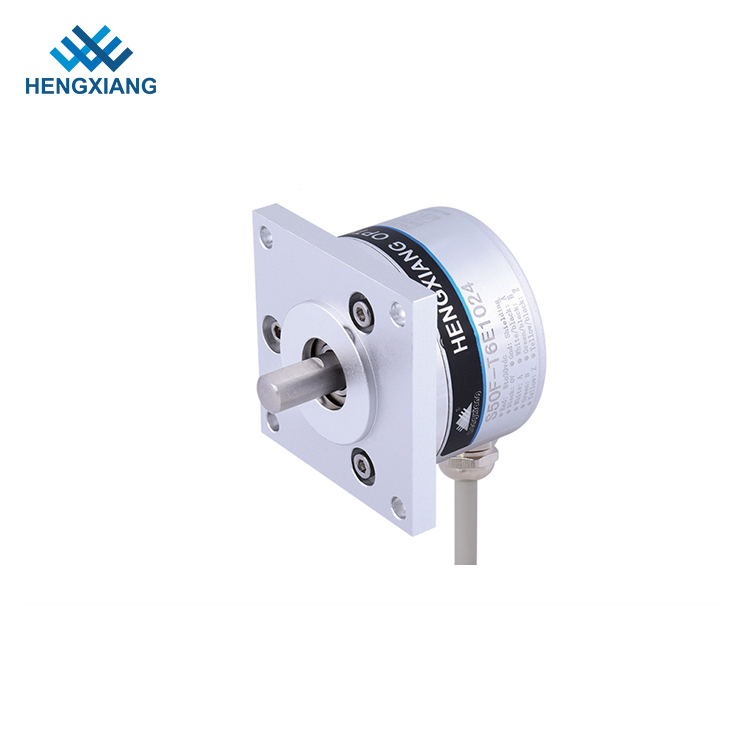

Высокая температура 90 градусов вал с монтажным фланцем S50F

Поделиться с:

Высокая температура 90 градусов вал с монтажным фланцем S50F

Скачать:
S50F-E-01100040 Ver.3.0.pdf
Тип вала:
Твердый вал
Внешний диаметр:
50 мм
Толщина:
35,7 мм
Диаметр вала:
8 мм
Разрешение:
9-48000ppr
Тип энкодера:
Инкрементальный энкодер
Степень защиты:
IP65, IP50
Интерфейс:
ТТЛ, HTL, НПН, ПНП, Тяни-Толкай, Напряжение
С УФВ:
Нет

SKU:
штат:

Количество:



Расследование Добавить в корзину

Кодер высокого качества сигнала энкодер 40000ppr фланцевый энкодер моторизованный поворотный энкодер энкодер 1000 импульсов Энкодер шпинделя на 1024 импульса в минуту

Описание продукта

Профиль компании

Часто задаваемые вопросы

Скачать

Связанный номер модели

S50F Высокая температура 90 -градусный вал Encoer с монтажным фланцем S50F

Инкрементный оптический энкодер S50F оснащен твердым валом с монтажом фланца, идеально подходящим для промышленной автоматизации. С внешним диаметром 50 мм, толщиной 35,7 мм и 8 мм вал использует неконтактные фотоэлектрические принципы для надежности. Оснащенный обратной полярностью и защитой от короткого замыкания, он предлагает несколько электрических интерфейсов и разрешений до 48000 PPR. Подходит для текстиля, упаковки, двигателей, лифтов и ЧПУ, это обеспечивает точное расположение. Выберите радиальные/осевые кабели (1M Standard) или осевые розетки. Защита IP50/IP65 и вес 220 г делают его долговечным. Работая при ≤6000 об/мин (IP50)/≤4000 об/мин (IP65) при от -20 ° C до +90 ° C, он подходит для жестких сред.

Предметы	Основные параметры
Бренд	Хенгсиан
Тип энкодера	ИНКРЕМЕНТАЛЬНЫЙ ЭНКОДЕР
Внешний диаметр	50 мм
Толщина	35,7 мм
Размер фланца	52 мм х 52 мм
Установка размер	43 мм х 43 мм
Длина вала	13,3 мм
Диаметр сплошного вала	8 мм (D форма)
Разрешение	9; 20; 50; 60; 66; 100; 200; 250; 300; 360; 400; 450; 500; 512; 600; 720; 750; 800; 900; 1000
	1024; 1200; 1440; 1500; 1800; 2000; 2048; 2400; 2500; 3000; 3600; 4000; 4096; 4800;
	5000; 8000; 8192; 10000; 16000; 16384; 20000; 32000; 32768; 40000; 46080; 48000
Выходная фаза	Фаза A, B, Z или A-b-Z-
Напряжение снабжения	DC5V; DC8-30V
Защита обратной полярности	√
Защита короткого замыкания	√
Outlettype	Кабель со стороны
	Кабель сзади
	Выходить из спины
Режим вывода	Npn & pnp
	Выходной выход
	Вывод толчки
	Разница в выходе (TTL, HTL, RS422)
Защитный класс	IP50; IP65
Длина кабеля	1 м (длина кабеля может быть добавлена надлежащим образом
	требуется, но это требует оплаты индивидуально)
Ток потребления	120 мАК
Верхний ответ	300 кГц
Допустимая Ripple	≤3%RMS
Нагрузка напряжения	≤dc30v
GND	не подключаться к энкодеру
Отношение марки к пространству	От 45% до 55%
Начальный крутящий момент	менее 5 х 10-3 нм
Межтии момент	менее 3х 10-6 кг.m2
Нагрузка вала	Радиал 40n; Аксиал 20n
Top Rev	6000 об / мин; IP65≤4000R RPM
Несущая жизнь	1,5x109 Revs при номинальной нагрузке (100000 часов при 2500 об / мин)
Температура окружающей среды	Работа: -20 ～+90 ° ； Хранение: -25 ～+95 °
Окружающая влажность	Работа и хранение: 35-85%RH (неконденсирование)
Вибрация (терпит)	Амплитуда 0,75 мм, 5-55 Гц, 2 часа для трех оси индивидуально
Носок (терпеть)	490m/s2, 11 мс три раза для направления x, y, z индивидуально
Материал вала	Нержавеющая сталь
Материал раковины	Алминий сплав
Длина кабеля	1000 мм (кабель с экранией)
Сертификация	CE
упаковка	Коробка картонной коробки
Вес нетто	Около 220 г (с пакетом)

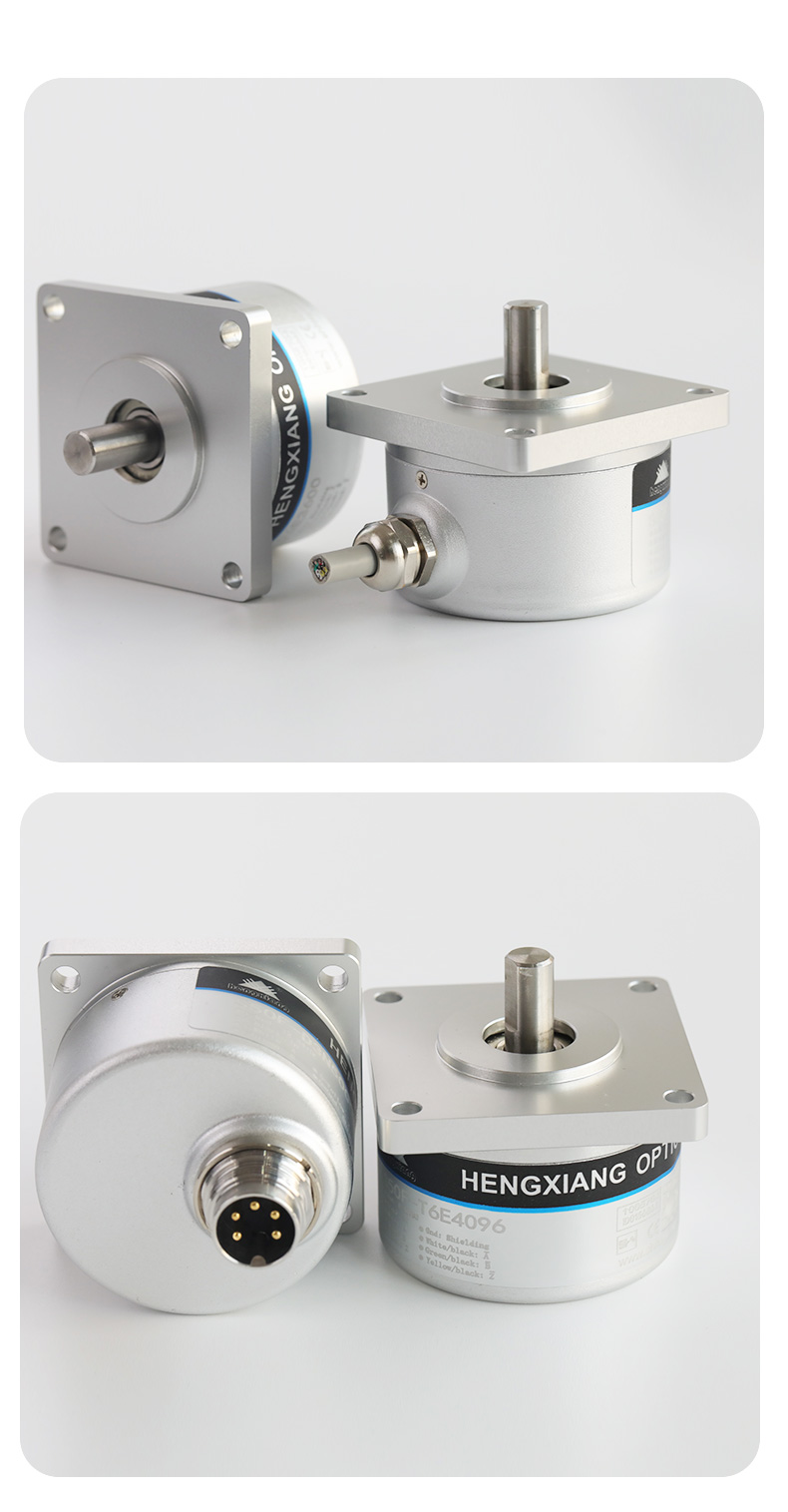

S50F

Shanghai Hengxiang Optical Electronics Co., Ltd. является высокотехнологичным предприятием, специализирующимся на создании, исследованиях, производстве и маркетинге высоких оптических кодеров. У нас есть зрелые независимые исследования и разработки, которые позволяют настроить производство эксклюзивных моделей на основе потребностей новых технологических продуктов разработки. Мы основали в 2001 году и экспортировали продукты в отечественный и зарубежный после 21 года седиментации. Наша компания в основном занималась энкодером, оптической линзой, германиями и т. Д. Строгий контроль качества продукции и высокой точностью и высоким стандартом технологии глубокой обработки обслуживает лифт, мотор, с ЧПУ, текстиль, робот, энергия ветра, медицинское оборудование, оборудование для сборочных линий и другие технологические отрасли автоматизации.

Мы сосредоточены на том, чтобы быть известным брендом в области точных оптических кодеров и стремимся стать лидером в международных точных кодерах.

'Точность в чувствительности к научно-технологической жизни. ' 'Хенгсиан будет придерживаться корпоративных принципов ' целостности, точности и прагматизма, ориентированного на клиента, единства и взаимного успеха '.

产品详情公司图片

ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ:

В: Каковы ваши основные продукты?

Ответ: Наша компания создала продукты с оптической линзы и диска энкодера, которые обеспечивают прочную теоретическую основу для кодеров, после 20 лет разработки мы разобрали наш бизнес для кодеров, поэтому наше качество очень гарантировано и выиграло положительную обратную связь по сравнению с другими фабриками кодеров.

В: Вы производитель или агентство?

Ответ: Мы являемся фабрикой более 23 лет опыта производства, добро пожаловать на нашу фабрику, мы находимся в Шанхайском городе, Китай.

В: Могу ли я настроить энкодер, если нет аналогичных параметров из вашего текущего каталога?

A: Да, мы можем предоставить индивидуальные услуги, у нас также есть лазерные печатные машины для пользовательского собственного логотипа или номера детали;

Если вы хотите получить эквивалентные продукты для других брендов, вы можете связаться с нами, чтобы получить точную цену и подтверждение параметров, мы ответим вам в течение одного часа в рабочее время.

Q: Какой у вас MOQ?

A: MOQ - 1 шт. Для наших обычных кодеров.

В: Сколько времени занимает время заказа?

A: Доставка занимает 1 неделю для образцов, около 10 дней для массового заказа для обычных кодеров.
