Пустого вала
58 мм
30 мм
14/18/20/22/24/25 мм
5-12бит
Абсолютный однооборотный
IP65, IP50
Параллельно, НПН, ПНП
Нет
| SKU: | |
|---|---|
| штат: | |
| Количество: | |

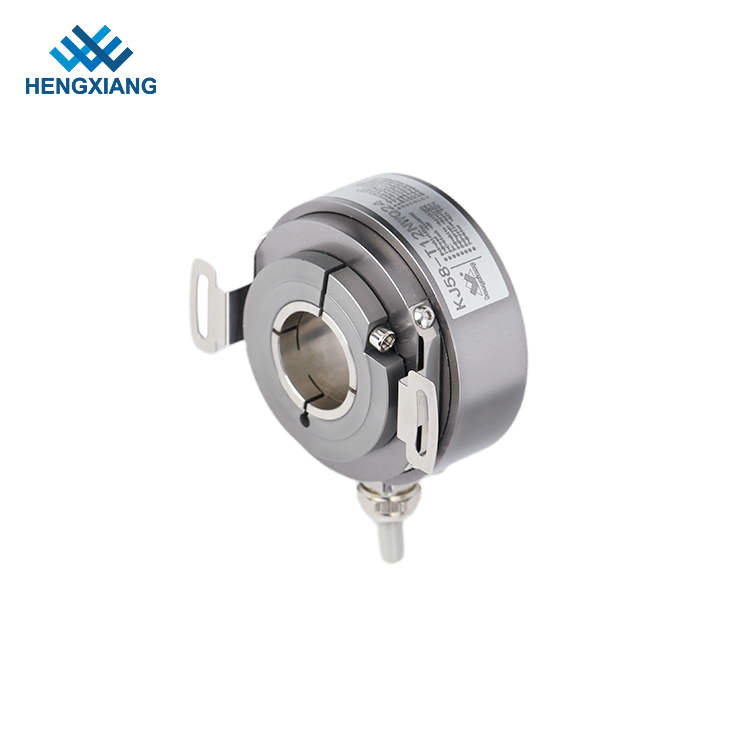

KJ58 через отверстие вал абсолютный энкодер 5-бит-12 бит KJ58

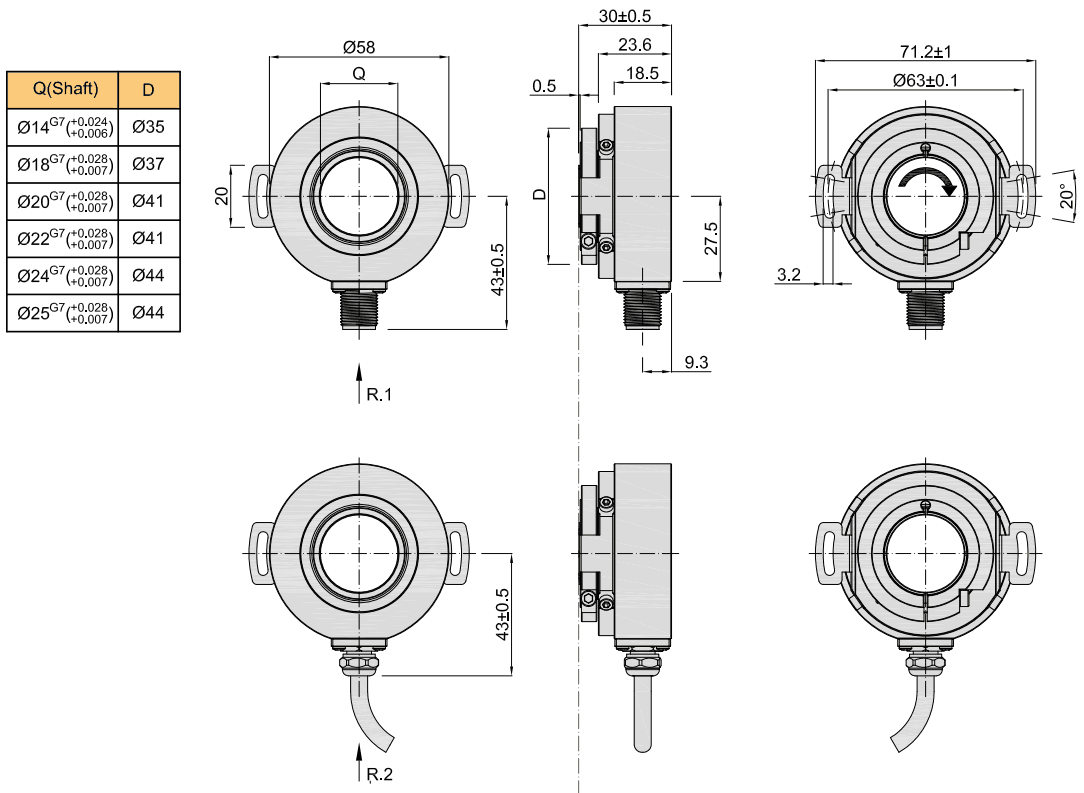

Параллельный кодовый код KJ58 Absolute Type оснащен прочной конструкцией пологом вала с внешним диаметром 58 мм, толщиной 30 мм и диаметром вала до 25 мм. Используя неконтактные фотоэлектрические принципы, он предоставляет информацию об абсолютной позиции с помощью параллельного вывода кода серого, с разрешениями до 12 бит (4096) за ход. Оснащенный обратной полярностью и защитой от короткого замыкания, он предлагает несколько электрических интерфейсов и защиты IP65, что делает его подходящим для робототехники, текстиля, упаковки, двигателей, с ЧПУ и других полей автоматизации. С подключениями радиального кабеля (1 млн.) И гнездам M12 он весит около 180 г и работает при от -20 ° C до +85 ° C, обеспечивая надежную производительность в суровых условиях.
| Предметы | Основные параметры |
| Бренд | Хенгсиан |
| Тип энкодера | Абсолютный энкодер |
| Внешний диаметр | 58 мм |
| Толщина | 30 мм |
| Установка размер | Диаметр 63 мм |
| Полый тип вала | через дыру или слепое отверстие |
| Полый диаметр вала | 14 мм; 18 мм; 20 мм; 22 мм; 24 мм , 25 мм |
| Бит (шаги) | 5 бит; 6 бит; 7 бит; 8 бит; 9 бит; 11 бит; 12 бит |
| Напряжение снабжения | DC5V ; DC8-30V |
| Outlettype | Радиальный кабель |
| Радиальная розетка | |
| Направление подсчета | против часовой стрелки |
| Внешнее направление управления | |
| по часовой стрелке | |
| Интерфейс | NPN/PNP Низкий уровень эффективно |
| NPN/PNP Высокий уровень | |
| Защитный класс | IP65 |
| Длина кабеля | 1 м (длина кабеля может быть добавлена надлежащим образом |
| требуется, но это требует оплаты индивидуально) | |
| Ток потребления | 100 мАК |
| Верхний ответ | 100 кГц |
| Допустимая Ripple | ≤3%RMS |
| Нагрузка напряжения | ≤dc30v |
| Выводный код | серый код |
| Точность | 360/(резолюция x 4) |
| Сила изоляции | AC500V 60S |
| Устойчивость к изоляции | 10 МОм |
| GND | не подключаться к энкодеру |
| Начальный крутящий момент | менее 10x 10-3n.m |
| Межтии момент | менее 11x 10-6 кг.m2 |
| Нагрузка вала | Радиальный 30n; Аксиал 20n |
| Top Rev | ≤4000rpm |
| Несущая жизнь | 1,5x109 Revs при номинальной нагрузке (100000 часов при 2500 об / мин) |
| Температура окружающей среды | Работа: -20 ~+85 ° C (повторяющийся обмоточный кабель: -10 ° C) ; Хранение: -25 ~+90 ° C |
| Окружающая влажность | Работа и хранение: 35-85%RH (неконденсирование) |
| Вибрация (терпит) | Амплитуда 0,75 мм, 10-55 Гц, 2 часа для трех оси индивидуально |
| Носок (терпеть) | 49 м/с2, три раза для направления x, y, z индивидуально |
| Материал вала | Нержавеющая сталь |
| Материал раковины | Диаст алюминий |
| Длина кабеля | 1000 мм (кабель с экранией) |
| Сертификация | CE |
| упаковка | Коробка картонной коробки |
| Вес нетто | Около 180 г (с упаковкой) |



Shanghai Hengxiang Optical Electronics Co., Ltd. является высокотехнологичным предприятием, специализирующимся на создании, исследованиях, производстве и маркетинге высоких оптических кодеров. У нас есть зрелые независимые исследования и разработки, которые позволяют настроить производство эксклюзивных моделей на основе потребностей новых технологических продуктов разработки. Мы основали в 2001 году и экспортировали продукты в отечественный и зарубежный после 21 года седиментации. Наша компания в основном занималась энкодером, оптической линзой, германиями и т. Д. Строгий контроль качества продукции и высокой точностью и высоким стандартом технологии глубокой обработки обслуживает лифт, мотор, с ЧПУ, текстиль, робот, энергия ветра, медицинское оборудование, оборудование для сборочных линий и другие технологические отрасли автоматизации.
Мы сосредоточены на том, чтобы быть известным брендом в области точных оптических кодеров и стремимся стать лидером в международных точных кодерах.
'Точность в чувствительности к научно-технологической жизни. ' 'Хенгсиан будет придерживаться корпоративных принципов ' целостности, точности и прагматизма, ориентированного на клиента, единства и взаимного успеха '.
В: Каковы ваши основные продукты?
Ответ: Наша компания создала продукты с оптической линзы и диска энкодера, которые обеспечивают прочную теоретическую основу для кодеров, после 20 лет разработки мы разобрали наш бизнес для кодеров, поэтому наше качество очень гарантировано и выиграло положительную обратную связь по сравнению с другими фабриками кодеров.
В: Вы производитель или агентство?
Ответ: Мы являемся фабрикой более 23 лет опыта производства, добро пожаловать на нашу фабрику, мы находимся в Шанхайском городе, Китай.
В: Могу ли я настроить энкодер, если нет аналогичных параметров из вашего текущего каталога?
A: Да, мы можем предоставить индивидуальные услуги, у нас также есть лазерные печатные машины для пользовательского собственного логотипа или номера детали;
Если вы хотите получить эквивалентные продукты для других брендов, вы можете связаться с нами, чтобы получить точную цену и подтверждение параметров, мы ответим вам в течение одного часа в рабочее время.
Q: Какой у вас MOQ?
A: MOQ - 1 шт. Для наших обычных кодеров.
В: Сколько времени занимает время заказа?
A: Доставка занимает 1 неделю для образцов, около 10 дней для массового заказа для обычных кодеров.
| KJ58-T9D (360 PPR) NHQ25HC2D-001 |
| KJ58-T5 (32 PPR) T5NHQ25H |
