Пустого вала
35 мм
35 мм
6/8/10 мм
50-32768ppr
Инкрементальный энкодер
IP50
ТТЛ, HTL, НПН, ПНП, Тяни-Толкай, Напряжение
Нет
SKU: | |
---|---|
штат: | |
Количество: | |

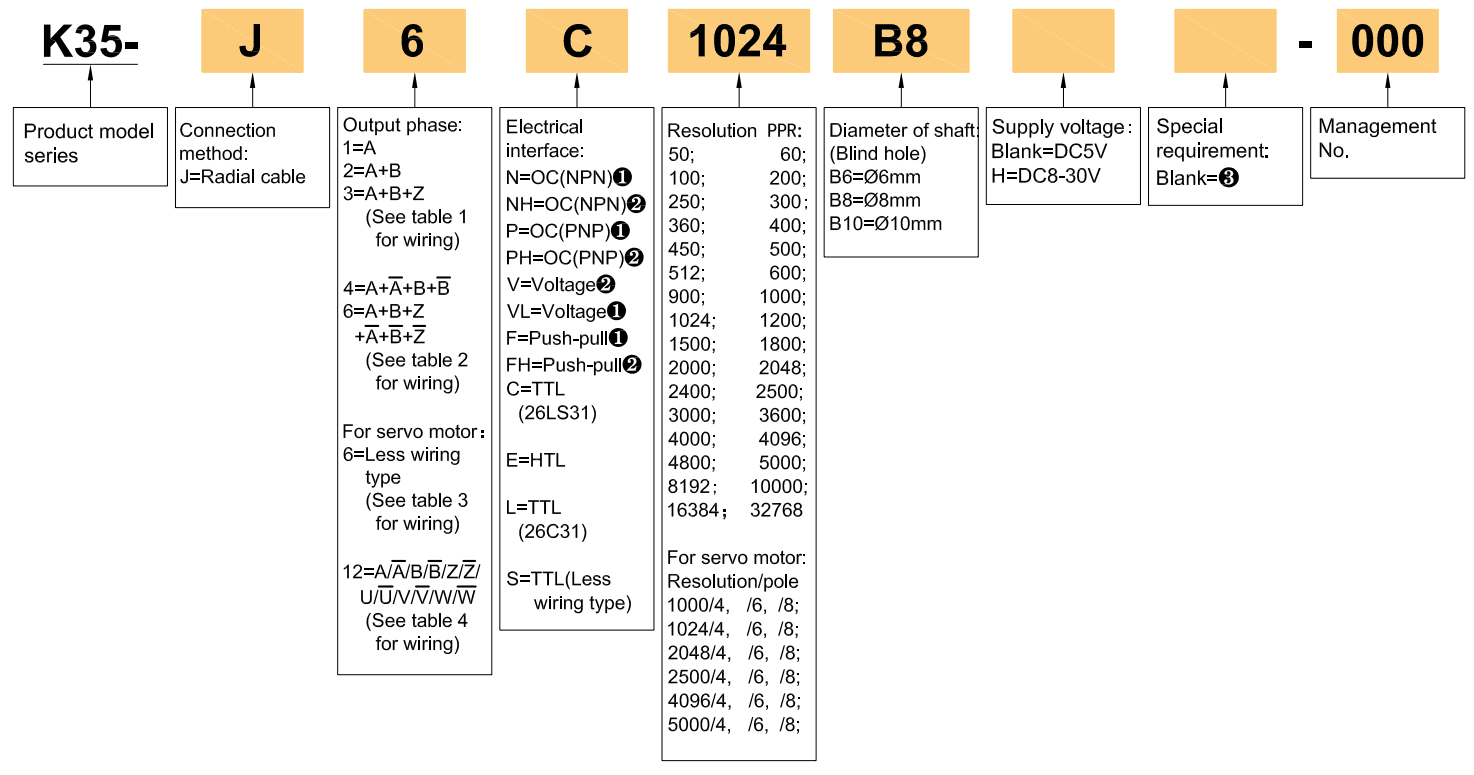

K35
Предметы | Основные параметры |
Бренд | Хенгсиан |
Тип энкодера | ИНКРЕМЕНТАЛЬНЫЙ ЭНКОДЕР |

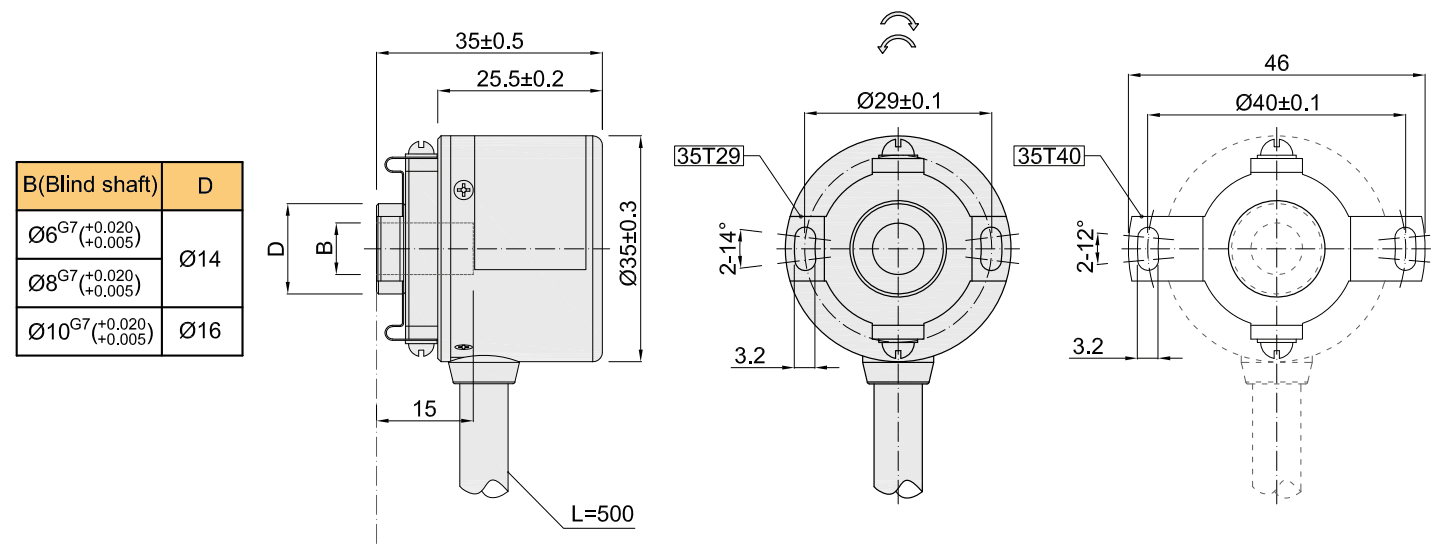

Внешний диаметр | 35 мм |
Толщина | 35 мм |
Установка размер | 40 мм (пружинная пластина 35T40); 29 мм (35t29) |
Полый тип вала | Слепая дыра |
Полый диаметр вала | 6 мм, 8 мм (глубина 14 мм); 10 мм (глубина 16 мм) |
Разрешение | 50; 60; 100; 200; 250; 300; 360; 400; 450; 500; 512; 600; 900; 1000; 1024; 1200; 1500; 1800; 2000; 2048; 2400; 2500; 3000; 3600; 4000; 4096; 4800; 5000; 8192; 10000; 16384; 32768. |
Для сигнала UVW разрешение/полюс: 1000/4; 1000/6; 1000/8; 1024/4; 1024/6; 1024/8; 2048/4; 2048/6; 2048/8; 2500/4; 2500/6; 2500/8; 4096/4; 4096/6; 4096/8; 5000/4; 5000/6; 5000/8 (можно настроить другое разрешение/полюс) | |
Выходная фаза | Фаза A+, B+, Z+, A-, B-, Z-, U+, V+, W+, U-, V-, W- |
Напряжение снабжения | DC5V & DC8-30V |
Выходная связь | Радиальный кабель по умолчанию 500 мм может быть удлинен до максимума 100 м |
Режим вывода | NPN/PNP (открытый вывод коллектора) |
Выходной выход | |
Вывод толчки | |
Line Drive (26LS31) TTL | |
Line Drive (DC8-30V) htl | |
Фаза TTL (DC5V) ABZ вернулся к фазе UVW | |
Защитный класс | IP50 |
Защита обратной полярности | √ |
Защита короткого замыкания | √ |
Длина кабеля | 500 мм |
Ток потребления | 120 мАК |
Верхний ответ | 500 кГц |
Допустимая Ripple | ≤3%RMS |
Нагрузка напряжения | ≤dc30v |
Сила изоляции | AC500V 60S |
Устойчивость к изоляции | 10 МОм |
GND | не подключаться к энкодеру |
Отношение марки к пространству | От 45% до 55% |
Начальный крутящий момент | менее 5,9x 10-3 нм |
Межтии момент | менее 1x 10-6 кг.m2 |
Нагрузка вала | Радиальный 30n; Аксиал 20n |
Top Rev | 5000 об / мин |
Несущая жизнь | 1,5x109 Revs при номинальной нагрузке (100000 часов при 2500 об / мин) |
Температура окружающей среды | Работа: -20 ~+85 ° ; Хранение: -20 ~+90 ° |
Окружающая влажность | Работа и хранение: 35-85%RH (неконденсирование) |
Вибрация (терпит) | Амплитуда 0,75 мм, 5-55 Гц, 2 часа для направления x, y, z индивидуально |
Носок (терпеть) | 490m/s2, 11 мс три раза для направления x, y, z индивидуально |
Материал раковины | Алюминиевый сплав |
Сертификация | CE |
упаковка | Коробка картонной коробки |
Вес нетто | Около 100 г |
Shanghai Hengxiang Optical Electronics Co., Ltd. является высокотехнологичным предприятием, специализирующимся на создании, исследованиях, производстве и маркетинге высоких оптических кодеров. У нас есть зрелые независимые исследования и разработки, которые позволяют настроить производство эксклюзивных моделей на основе потребностей новых технологических продуктов разработки. Мы основали в 2001 году и экспортировали продукты в отечественный и зарубежный после 21 года седиментации. Наша компания в основном занималась энкодером, оптической линзой, германиями и т. Д. Строгий контроль качества продукции и высокой точностью и высоким стандартом технологии глубокой обработки обслуживает лифт, мотор, с ЧПУ, текстиль, робот, энергия ветра, медицинское оборудование, оборудование для сборочных линий и другие технологические отрасли автоматизации.
Мы сосредоточены на том, чтобы быть известным брендом в области точных оптических кодеров и стремимся стать лидером в международных точных кодерах.
'Точность в чувствительности к научно-технологической жизни. ' 'Хенгсиан будет придерживаться корпоративных принципов ' целостности, точности и прагматизма, ориентированного на клиента, единства и взаимного успеха '.
В: Каковы ваши основные продукты?
Ответ: Наша компания создала продукты с оптической линзы и диска энкодера, которые обеспечивают прочную теоретическую основу для кодеров, после 20 лет разработки мы разобрали наш бизнес для кодеров, поэтому наше качество очень гарантировано и выиграло положительную обратную связь по сравнению с другими фабриками кодеров.
В: Вы производитель или агентство?
Ответ: Мы являемся фабрикой более 23 лет опыта производства, добро пожаловать на нашу фабрику, мы находимся в Шанхайском городе, Китай.
В: Могу ли я настроить энкодер, если нет аналогичных параметров из вашего текущего каталога?
A: Да, мы можем предоставить индивидуальные услуги, у нас также есть лазерные печатные машины для пользовательского собственного логотипа или номера детали;
Если вы хотите получить эквивалентные продукты для других брендов, вы можете связаться с нами, чтобы получить точную цену и подтверждение параметров, мы ответим вам в течение одного часа в рабочее время.
Q: Какой у вас MOQ?
A: MOQ - 1 шт. Для наших обычных кодеров.
В: Сколько времени занимает время заказа?
A: Доставка занимает 1 неделю для образцов, около 10 дней для массового заказа для обычных кодеров.
