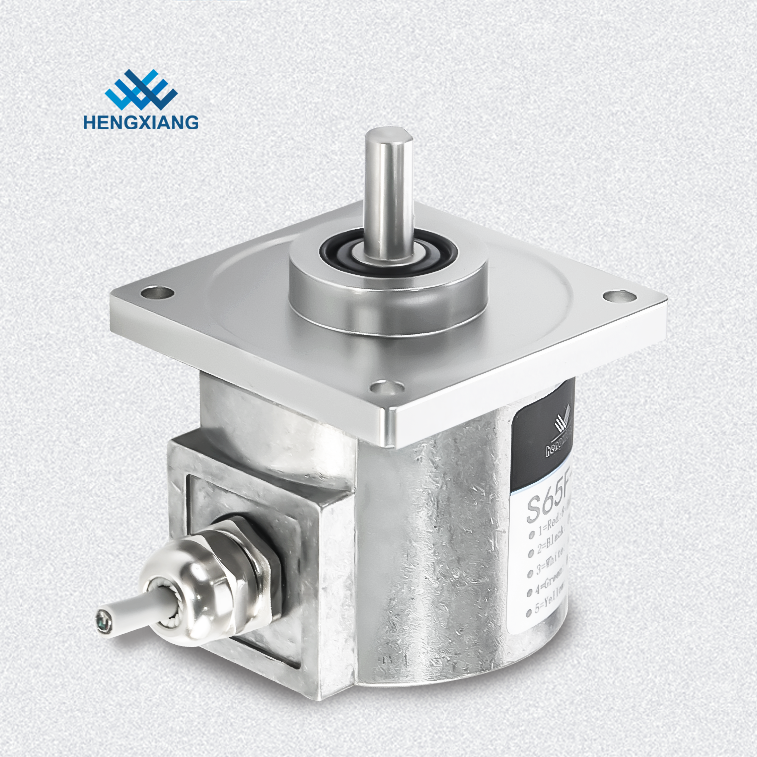

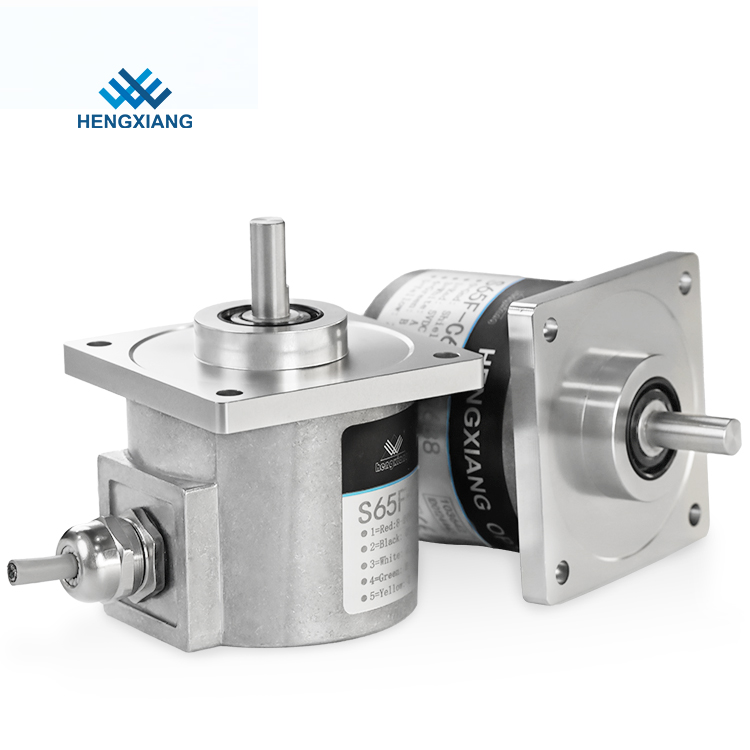

Введение в инкрементальный оптический энкодер S65 (сплошной вал)
S65 — это инкрементальный оптический энкодер с корпусом со сплошным валом, предназначенный для работы в полях механического движения высокой интенсивности. Он предлагает разнообразные электрические интерфейсы и разрешения (до 48 000 PPR), а также четыре варианта размеров монтажных фланцев и воротников. Обладая максимальной степенью защиты IP65, он имеет компактную конструкцию и высокую безопасность, что делает его применимым в двигателях, лифтах, текстиле, упаковке, ЧПУ и других областях автоматизации.
Что касается физических характеристик, энкодер имеет внешний диаметр 61 мм, толщину от 56 до 60 мм и доступные диаметры вала 8 мм и 10 мм. Четыре типа монтажных фланцев включают: Тип A (зажимной фланец, буртик 36 мм, 4-M4 с PCD 48 мм), Тип B (зажимной фланец, буртик 50 мм, 4-M3 с PCD 62 мм), Тип C (зажимной фланец, буртик 50 мм, 4-M4 с PCD 60 мм) и Тип D (квадратный фланец, 52,5×52,5 мм с 4-φ5.3). Варианты подключения — радиальный кабель (стандартная длина 1 м) или радиальная розетка (вилка M18/M28). Вес зависит от модели: примерно 350 г для S65-A, 370 г для S65-B, 450 г для S65-C и 370 г для S65-D.
Для режимов вывода S65 поддерживает несколько электрических интерфейсов, таких как OC (схема с открытым коллектором NPN/PNP), двухтактный, TTL (5 В постоянного тока) и HTL (8–30 В постоянного тока), каждый из которых имеет соответствующие выходные цепи, формы сигналов и расстояния передачи (максимум 50 м для большинства, 200 м для TTL/HTL). Ключевые электрические параметры включают напряжения питания (постоянный ток+5В±5% и постоянный ток 8В-30В±5%), максимальный ток потребления (100 мА для разомкнутого цепи, 120 мА для напряжения), максимальные частоты срабатывания (100 кГц для разомкнутого цепи, 300 кГц для TTL, 500 кГц для HTL), а также функции защиты, такие как обратная полярность и защита от короткого замыкания. Фазовый сдвиг между сигналами A и B составляет 90°±10° на низких скоростях и 90°±20° на высоких скоростях.
Механически вал из нержавеющей стали (для типа D) имеет пусковой момент менее 5×10⁻³ Н·м, момент инерции менее 3×10⁻⁶ кг·м² и выдерживает радиальную нагрузку 40 Н и осевую нагрузку 20 Н. Максимальная скорость вращения составляет 6000 об/мин (IP50) или 4000 об/мин (IP65), а срок службы подшипников достигает 1,5×10⁹ оборотов при номинальной нагрузке (100 000 часов при 2500 об/мин). Корпус изготовлен из алюминиевого сплава.
Параметры окружающей среды включают диапазон рабочих температур от -20°C до +90°C (кабель с повторяющейся обмоткой: -10°C) и диапазон температур хранения от -25°C до +95°C, относительная влажность при эксплуатации и хранении 35-85% относительной влажности (без конденсации). Он выдерживает вибрацию (амплитуда 0,75 мм, 5–55 Гц, 2 часа в каждом направлении X/Y/Z) и удары (490 м/с², 11 мс, три раза в каждом направлении X/Y/Z) со степенью защиты IP50 и IP65.
Рекомендуемые аксессуары включают пружинные муфты (серия H), крестовые муфты (серия M) и мембранные муфты (серия W), каждая из которых имеет определенные размеры и номера для заказа. При использовании энкодера имейте в виду, что вибрация может вызвать неправильные импульсы (особенно для моделей с высоким разрешением), поэтому следует тщательно учитывать рабочую среду. При подключении работайте в пределах указанного напряжения питания (с учетом падения напряжения из-за длины проводки), избегайте прокладки проводов энкодера с другими линиями питания в одном и том же канале или их параллельного связывания, используйте витые пары для сигнальных и силовых проводов и не прилагайте чрезмерных усилий к кабелю во избежание повреждения.
| Предметы | Основные параметры |
| Внешние размеры | Внешний диаметр: 65 мм, толщина: 56 мм |
| Размер установки: 52,5 мм, фланец: 65*65 мм |
| Диаметр вала: 8 мм (D тип) |
| Разрешение | 9; 20; 30; 50; 60; 100; 200; 240; 250; 256; 300; 360; 450; 500; 512 ; 600; 720; 800; 900; 1000; 1024; 1200; 1250; 1440; 1500; 2000; 2048; 2500; 2880; 3000; 3600; 4000; 4096; 5000; 5760; 6000; 7200; 8192; 9000; 10000; 11520; 12000; 14400; 16384; 18000; 20000; 23040 |
|
|
| Выходная фаза | Фаза A, B, Z или A-b-Z- |
| Напряжение снабжения | DC5V & DC8-30V |
| Outlettype | Кабель из бок с металлическим рукавом |
| Выходить из бок |
| NPN/PNP (открытый вывод коллектора) |
| Выходной выход |
| Режим вывода | Вывод толчки |
| Line Drive (26LS31) TTL |
| Line Drive (DC8-30V) htl |
| Температура окружающей среды | Рабочая температура: -20 ~+80 ° (не глазурь) |
| Температура хранения: -25 ~+85 ° (не обледенение) |
| Экологическое человечество | Работа и хранение: 35 ~ 85%RH (не конденсирование) |
| Защитный класс | IP50 и IP65 |
| Длина кабеля | 1 м (длина кабеля может быть добавлена надлежащим образом |
| требуется, но это требует оплаты индивидуально) |
| Оболочка | Алюминий |
| упаковка | Коробка картонной коробки |
| Вес нетто | Около 370 г (с пакетом) |
| Сертификация | CE |
|
