Полый вал
58 мм
24 мм
15/16/18/20/22 мм
1000-28800ppr
Инкрементальный энкодер
IP50
ТТЛ, HTL, НПН, ПНП, Тяни-Толкай, Напряжение
Нет
| Количество: | |
|---|---|

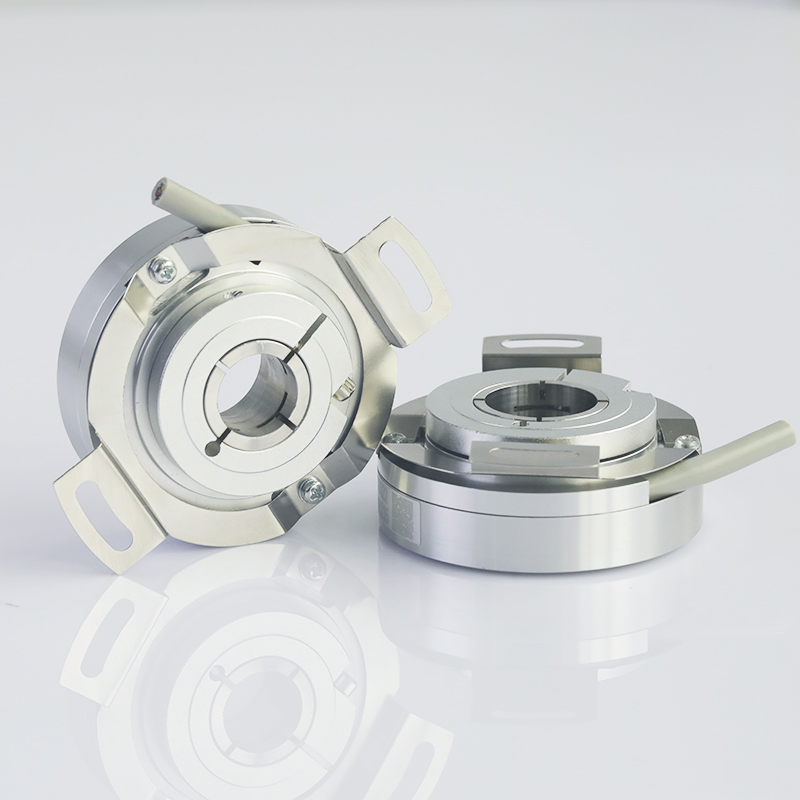

К58
| Предметы | Основные параметры |
| Бренд | Хэнсян |
| Тип энкодера | Инкрементальный энкодер |
| Внешний диаметр | 58 м |
| Толщина | 24 мм; 29 мм |

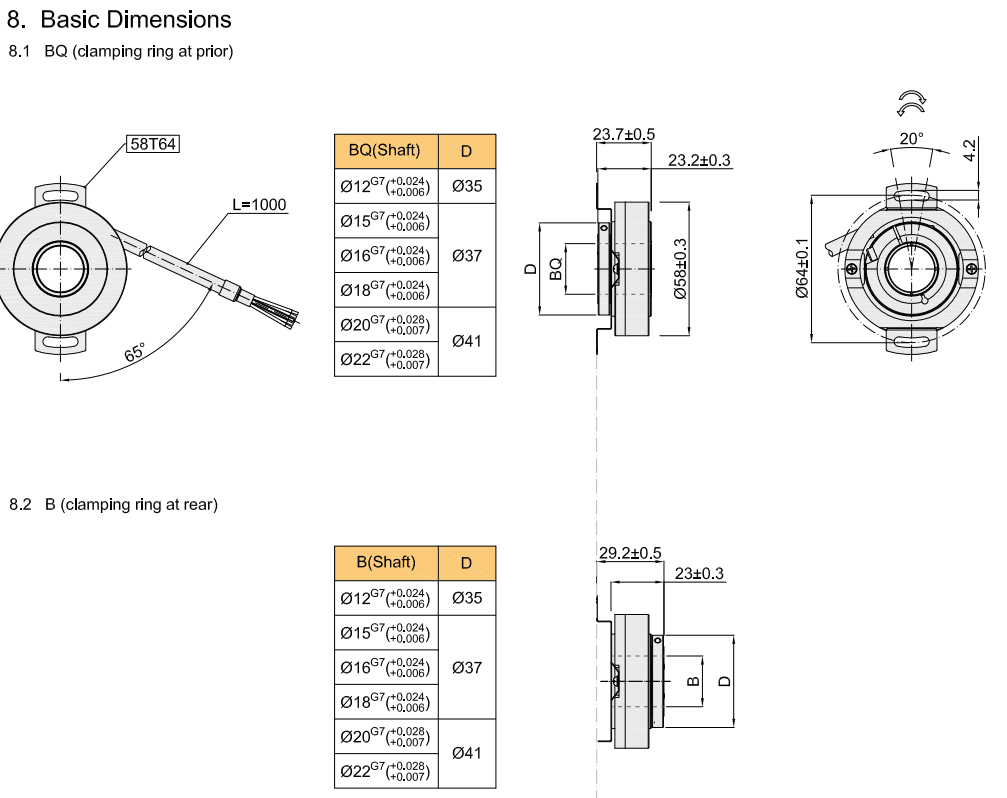

| Установочный размер | Р34,1мм(пружина 58Т64);58Т80 |
| Тип полого вала | зажимное кольцо сзади или зажимное кольцо спереди |
| Диаметр полого вала | 15 мм/16 мм/18 мм/20 мм/22 мм |

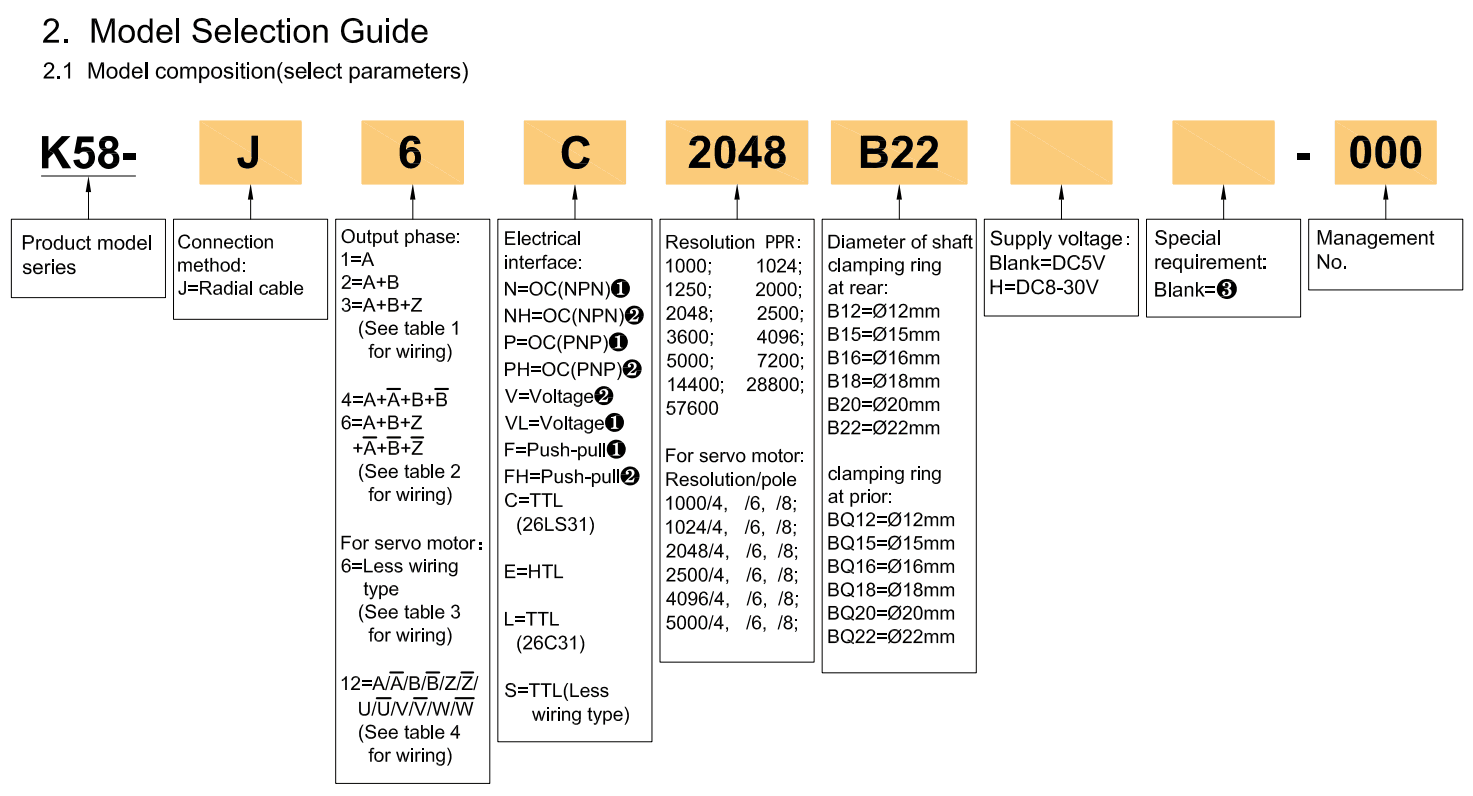

| Разрешение | 1000;1024;1250;2000;2048;2500;4096;5000;7200; 14400;28800;57600 |
| 1000/4;1000/6;1000/8;1024/4;1024/6;1024/8;2048/4; 2048/6;2500/4;2500/6;2500/8;4096/4;4096/6;4096/8; 5000/4;5000/6;5000/8 | |
| Выходная фаза | Фаза А+, Б+, Z+, А-, Б-, Z-, U+, V+, W+, U-, V-, W- |
| Напряжение питания | 5 В постоянного тока;DC8-30В |
| Тип розетки | Кабель сбоку |
 Режим вывода | NPN/PNP (выход с открытым коллектором) |
| Выходное напряжение | |
| Двухтактный выход | |
| Линейный привод (26LS31/26C31) TTL | |
| Линейный привод (DC8-30В) HTL | |
| Фаза TTL(DC5V) ABZ находится позади фазы UVW | |
| Ток потребления | 120 мА МАКС. |
| Максимальная частота ответов | 300 кГц |
| Допустимая пульсация | ≤3% среднеквадратичного значения |
| Напряжение нагрузки | ≤DC30В |
| GND | не подключаться к кодировщику |
| Соотношение меток и пробелов | от 45% до 55% |
| Пусковой крутящий момент | Менее 9,8 x 10-3 Нм. |
| Интертический момент | Менее 6,5х 10-6кг.м2 |
| Нагрузка на вал | Радиальная 50Н;Осевой 30Н |
| Топ РЕВ | ≤3000 об/мин |
| Несущая жизнь | 1,5x109 об/мин при номинальной нагрузке (100 000 часов при 2500 об/мин) |
| Температура окружающей среды | В рабочем состоянии: -20~+85°;хранение: -20~+90° |
| Влажность окружающей среды | Эксплуатация и хранение: 35–85 % относительной влажности (без конденсации). |
| Вибрация (терпеть) | Амплитуда 1,52 мм, 5–55 Гц, 2 часа для трех осей индивидуально. |
| Носок (терпеть) | 980 м/с2, 11 мс три раза для направлений X, Y, Z индивидуально |
| Материал вала | Нержавеющая сталь |
| Материал корпуса | Алюминиевый сплав |
| Длина кабеля | 1000 мм (кабель с экраном) |
| Степень защиты | IP50 |
| Сертификация | CE |
| Упаковка | Картонная коробка |
| Вес нетто | Около 150 г (с упаковкой) |
Shanghai Hengxiang Optical Electronics Co., Ltd.— высокотехнологичное предприятие, специализирующееся на создании, исследовании, производстве и маркетинге высокоточных оптических энкодеров.У нас есть зрелые независимые возможности исследований и разработок, которые позволяют настраивать производство эксклюзивных моделей в соответствии с потребностями новых технологий разработки продуктов.Мы основана в 2001 году и экспортирует продукцию в страну и за границу после 21 года седиментации.Наша компания в основном занимается производством кодировщиков, оптических линз, изделий из германия и т. д. Строгий контроль качества продукции, высокая точность и высокие стандарты технологий глубокой обработки обслуживают лифты, двигатели, станки с ЧПУ, текстильные изделия, роботов, ветроэнергетику, медицину, сборку. линейное оборудование и другие отрасли автоматизации.
Мы стремимся стать известным брендом в области прецизионных оптических энкодеров и стремимся стать лидером в области прецизионных энкодеров на международном уровне.
«Точность в измерениях для научно-технической жизни». «Hengxiang будет придерживаться корпоративных принципов «честности, точности и прагматизма, ориентации на клиента, единства и взаимного успеха».
Вопрос: Каковы ваши основные продукты?
А: Наша компания создала продукцию из оптических линз и дисков энкодеров, которые обеспечивают прочную теоретическую основу для энкодеров. После 20 лет разработки мы расширили наш бизнес до энкодеров, поэтому наше качество полностью гарантировано и получило положительные отзывы по сравнению с другими заводами энкодеров.
Вопрос: Вы производитель или агентство?
А: Мы являемся фабрикой с более чем 23-летним опытом производства, приглашаем вас посетить нашу фабрику, мы находимся в городе Шанхай, Китай.
Вопрос: Могу ли я настроить энкодер, если в вашем текущем каталоге нет аналогичных параметров?
А: Да, мы можем предоставить индивидуальные услуги, у нас также есть машины для лазерной печати, чтобы изготовить ваш собственный логотип или номер детали;
Если вы хотите получить эквивалентную продукцию для других брендов, вы можете связаться с нами, чтобы получить точное подтверждение цены и параметров, мы ответим вам в течение одного часа в рабочее время.
Вопрос: Каков ваш минимальный заказ?
А: Минимальный заказ составляет 1 шт. для наших обычных кодировщиков.
Вопрос: Сколько времени занимает выполнение заказа?
А: Доставка образцов занимает не более 1 недели, а для массового заказа обычных кодировщиков — около 10 дней.
