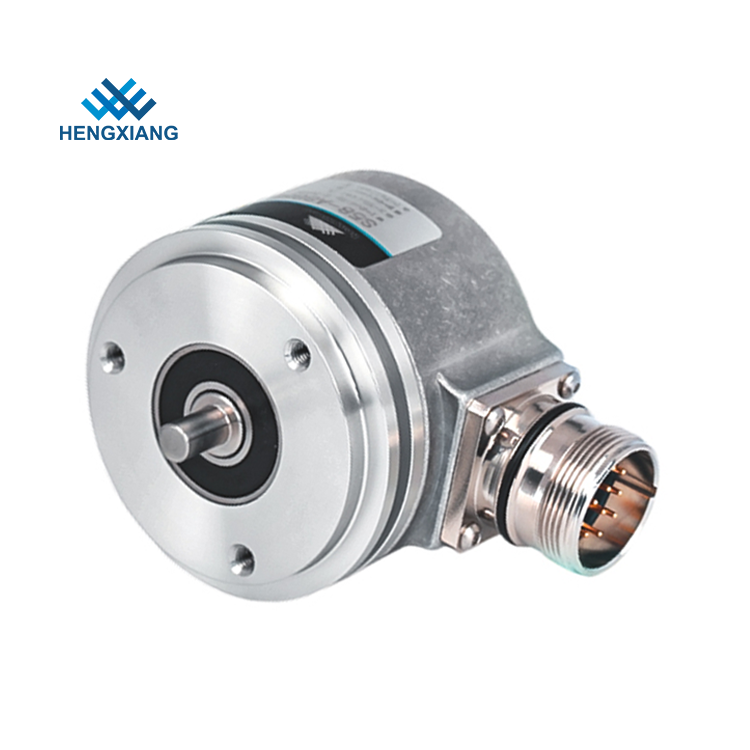

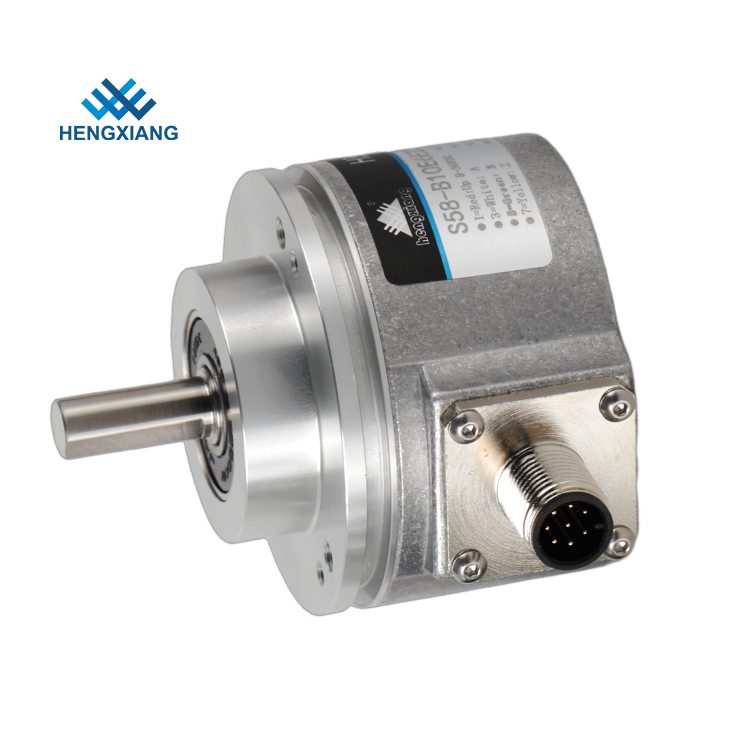

Уникальный однооборотный и многооборотный абсолютный энкодер со сплошным валом SM58

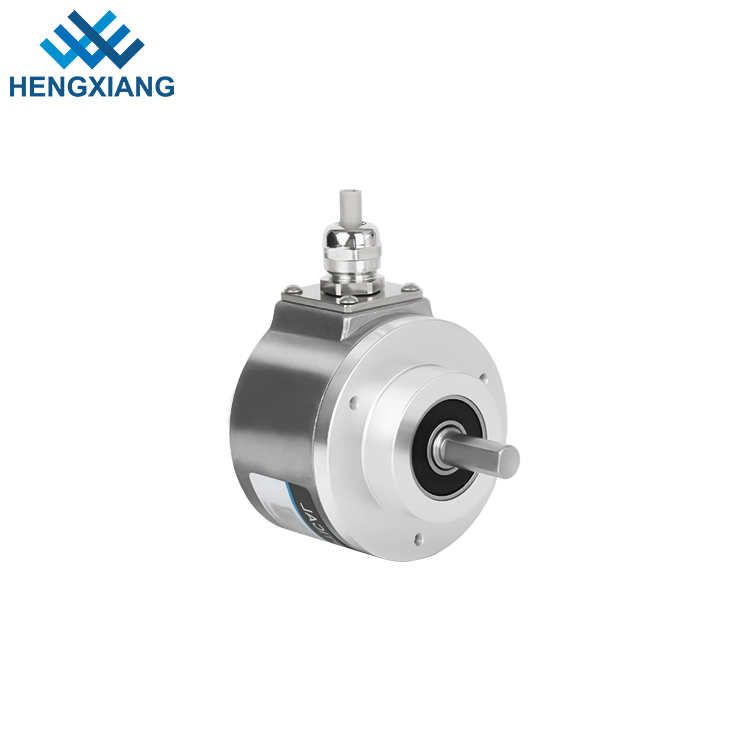

Знакомство с многооборотным абсолютным энкодером SM58 (сплошной вал)

SM58 — это многооборотный абсолютный энкодер со сплошным валом и прочным корпусом, использующий технологию бесконтактного фотоэлектрического отражения (M-код). Он разработан для сценариев позиционирования с механическим перемещением высокой интенсивности, отличается компактной конструкцией, высокой безопасностью и максимальной степенью защиты IP65. Этот энкодер отличается превосходной точностью, предлагая 24 бита информации о положении за один оборот (с возможностью расширения до 32 бит) и поддерживая запись данных о положении за несколько оборотов до 24 бит без сбоя питания. Он широко применяется в двигателях, лифтах, текстиле, упаковке, ЧПУ и других областях автоматизации.

Что касается физических характеристик, SM58 имеет внешний диаметр 58 мм и толщину от 36 до 40 мм, с доступными диаметрами вала 6 мм, 8 мм и 10 мм (сплошной вал типа D, изготовленный из нержавеющей стали). Предусмотрены четыре варианта монтажных фланцев: Тип A (прижимной фланец, буртик 36 мм, 3-М3 с PCD 48 мм), Тип B (прижимной фланец, буртик 56 мм, 4-M4 с PCD 66 мм), Тип C (синхронный фланец, буртик 36 мм, 3-M3 и 3-M4 с PCD 48 мм) и Тип D (синхронный фланец, буртик 50 мм, 3-M4 с PCD) 42 мм). Способы подключения включают кабель (стандартная длина 1000 мм, удлиняемая до 100 м с индивидуальной маркировкой C+номер) и разъем (вилка M12/M16/M23), а вес энкодера составляет около 420 г.

Для обеспечения производительности и функциональности SM58 поддерживает интерфейсы связи BiSS_C и SSI (совместимые с RS422, использующие дифференциальную витую пару для передачи сигнала и мощности). Его тактовая частота связи достигает 10 МГц для BiSS и 5 МГц для SSI, с периодом выборки абсолютного положения ≤75 нс и внутренней частотой обновления положения за один оборот 15 000 кГц. Он обеспечивает точность ±80 дюймов, скорость отклика 6000 мин⁻¹ и допустимую скорость ≤6000 об/мин (ограничено механическими ограничениями). Джиттер данных о местоположении составляет ±2@18 бит/об, что обеспечивает стабильное и надежное определение положения.

Электрические характеристики включают два варианта напряжения питания: 5 В постоянного тока (4,75–5,5 В) и 8–30 В постоянного тока (7,75–32 В) с максимальным током питания 120 мА. Поддерживается резервное напряжение (3,0–4,2 В, обычно 3,6 В), потребляющее максимальный резервный ток 35 мкА для сохранения многооборотных данных без питания. Абсолютные максимальные значения охватывают температуру хранения -40°C и температуру перехода -50°C.

Механически энкодер имеет пусковой момент <0,05 Нм (IP50) и <0,1 Нм (IP65) при +20°C, момент инерции менее 3×10⁻⁶ кг·м² и выдерживает радиальные нагрузки 60 Н и осевые нагрузки 20 Н. Корпус изготовлен из алюминиевого сплава, обеспечивающего долговечность.

Параметры окружающей среды включают диапазон рабочих температур и температур хранения от -40°C до +95°C, относительную влажность при эксплуатации и хранении 35–85 % (без конденсации), виброустойчивость (амплитуда 1,52 мм, 5–55 Гц, 2 часа в каждом направлении X/Y/Z) и ударопрочность (980 м/с², 11 мс, трижды в каждом направлении X/Y/Z) со степенью защиты IP50 и IP65.

Рекомендуемые аксессуары включают крестовые муфты (серия M) и мембранные муфты (серия W) с конкретными моделями и номерами заказа, а также монтажные картоны (3 шт. в комплекте, модель 58C66, номер заказа 03700733, из алюминиевого сплава).

При использовании SM58 обратите внимание на следующие предостережения: избегайте работы за пределами допустимых температур/влажности, резких изменений температуры, агрессивных/воспламеняющихся газовых сред, а также контакта с пылью, солью, металлическим порошком, водой, маслом или лекарствами. Предотвращайте чрезмерную вибрацию и удары. Во время установки избегайте чрезмерного давления на электрические компоненты, проводите электростатические оценки, отделяйте кабели энкодера от силовых кабелей двигателя, заземляйте провода FG двигателей/механических устройств и обеспечивайте эффективное заземление экранирующих проводов (не подключенных к энкодеру). При подключении соблюдайте указанное напряжение питания (с учетом падения напряжения в зависимости от длины кабеля), избегайте прокладки других линий электропередачи в том же канале или параллельном пучке, используйте витые пары и не прилагайте чрезмерных усилий к кабелям во избежание повреждения.
