Пустого вала
48 мм
34 мм
9 мм
500-10000ppr
Инкрементальный энкодер
IP40
ТТЛ, HTL, НПН, ПНП, Тяни-Толкай, Напряжение
Да
| SKU: | |
|---|---|
| штат: | |
| Количество: | |

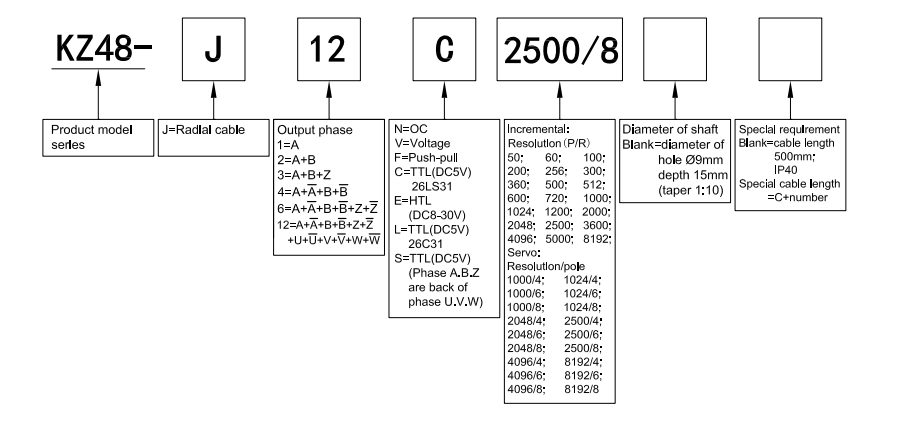

KZ48
| Предметы | Основные параметры |
| Бренд | Хенгсиан |
| Тип энкодера | ИНКРЕМЕНТАЛЬНЫЙ ЭНКОДЕР |

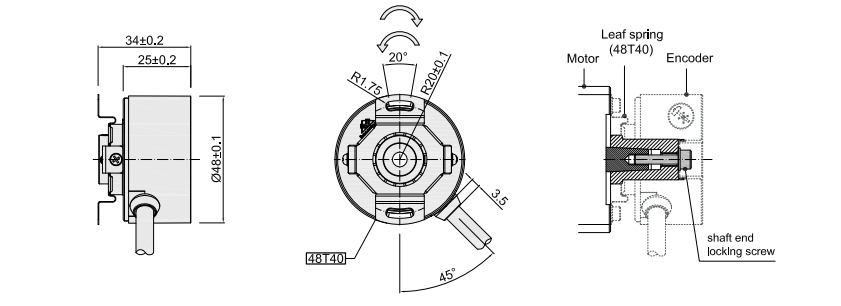

| Внешний диаметр | 48 мм |
| Толщина | 34 мм |
| Установка размер | 40 мм (пружинная тарелка 48T40) |
| Полый тип вала | Полый конический вал |
| Полый диаметр вала | 9 мм (конус 1:10) |
| Разрешение | 50; 60; 100; 200; 256; 300; 360; 500; 512; 600; 720; 1000; 1024; 1200; 2000; 2048; 2500; 3600; 4096; 5000; 8192; 10000 |
| 1000/4; 1000/6; 1000/8; 1024/4; 1024/6; 1024/8; 2048/4; 2048/6; 2048/8; 2500/4; 2500/6; 2500/8; 4096/4; 4096/6; 4096/8; 8192/4; 8192/6; 8192/8; 10000/6; 10000/8 | |
| Выходная фаза | Фаза A+, B+, Z+, A-, B-, Z-, U+, V+, W+, U-, V-, W- |
| Напряжение снабжения | DC5V; DC8-30 В. |
| Outlettype | Кабель со стороны |
| Режим вывода | NPN/PNP (открытый вывод коллектора) |
| Выходной выход | |
| Вывод толчки | |
| Line Drive (26LS31) TTL | |
| Line Drive (DC8-30V) htl | |
| Фаза TTL (DC5V) ABZ вернулся к фазе UVW | |
| Защитный класс | IP40 |
| Длина кабеля | 500 мм |
| Ток потребления | 100 мАК |
| Верхний ответ | 100 кГц |
| Допустимая Ripple | ≤3%RMS |
| Нагрузка напряжения | ≤dc30v |
| Сила изоляции | AC500V 60S |
| Устойчивость к изоляции | 10 МОм |
| GND | не подключаться к энкодеру |
| Отношение марки к пространству | От 45% до 55% |
| Начальный крутящий момент | менее 9,8x 10-3 нм |
| Межтии момент | менее 6,5x 10-6 кг.m2 |
| Нагрузка вала | Радиальный 50n; Аксиал 30n |
| Top Rev | 5000 об / мин |
| Несущая жизнь | 1,5x109 Revs при номинальной нагрузке (100000 часов при 2500 об / мин) |
| Температура окружающей среды | Работа: -20 ~+85 ° ; Хранение: -25 ~+90 ° |
| Окружающая влажность | Работа и хранение: 35-85%RH (неконденсирование) |
| Вибрация (терпит) | Амплитуда 0,75 мм, 5-55 Гц, 2 часа для трех оси индивидуально |
| Носок (терпеть) | 490m/s2, 11 мс три раза для направления x, y, z индивидуально |
| Материал | Диаст алюминий |
| Сертификация | CE |
| упаковка | Коробка картонной коробки |
| Вес нетто | Около 140 г (с пакетом) |


Shanghai Hengxiang Optical Electronics Co., Ltd. является высокотехнологичным предприятием, специализирующимся на создании, исследованиях, производстве и маркетинге высоких оптических кодеров. У нас есть зрелые независимые исследования и разработки, которые позволяют настроить производство эксклюзивных моделей на основе потребностей новых технологических продуктов разработки. Мы основали в 2001 году и экспортировали продукты в отечественный и зарубежный после 21 года седиментации. Наша компания в основном занималась энкодером, оптической линзой, германиями и т. Д. Строгий контроль качества продукции и высокой точностью и высоким стандартом технологии глубокой обработки обслуживает лифт, мотор, с ЧПУ, текстиль, робот, энергия ветра, медицинское оборудование, оборудование для сборочных линий и другие технологические отрасли автоматизации.
Мы сосредоточены на том, чтобы быть известным брендом в области точных оптических кодеров и стремимся стать лидером в международных точных кодерах.
'Точность в чувствительности к научно-технологической жизни. ' 'Хенгсиан будет придерживаться корпоративных принципов ' целостности, точности и прагматизма, ориентированного на клиента, единства и взаимного успеха '.
В: Каковы ваши основные продукты?
Ответ: Наша компания создала продукты с оптической линзы и диска энкодера, которые обеспечивают прочную теоретическую основу для кодеров, после 20 лет разработки мы разобрали наш бизнес для кодеров, поэтому наше качество очень гарантировано и выиграло положительную обратную связь по сравнению с другими фабриками кодеров.
В: Вы производитель или агентство?
Ответ: Мы являемся фабрикой более 23 лет опыта производства, добро пожаловать на нашу фабрику, мы находимся в Шанхайском городе, Китай.
В: Могу ли я настроить энкодер, если нет аналогичных параметров из вашего текущего каталога?
A: Да, мы можем предоставить индивидуальные услуги, у нас также есть лазерные печатные машины для пользовательского собственного логотипа или номера детали;
Если вы хотите получить эквивалентные продукты для других брендов, вы можете связаться с нами, чтобы получить точную цену и подтверждение параметров, мы ответим вам в течение одного часа в рабочее время.
Q: Какой у вас MOQ?
A: MOQ - 1 шт. Для наших обычных кодеров.
В: Сколько времени занимает время заказа?
A: Доставка занимает 1 неделю для образцов, около 10 дней для массового заказа для обычных кодеров.
| KZ48-J6E2048C1.5 |
| KZ48-J6E2048-001 |
| KZ48-J6C2500Z10 |
| KZ48-J6C2500C2 |
| KZ48-J6C2500C1.5 |
| KZ48-J6C2500/8 |
| KZ48-J6C2500 |
| KZ48-J4C5000 |
| KZ48-J4C2500 |
| KZ48-J3V1024C2-001 |
| KZ48-J3N600 |
| KZ48-J3N2500/6 |
| KZ48-J3N2500/5 |
| KZ48-J3N2500/4 |
| KZ48-J3N2500/3 |
| KZ48-J3N2500/2 |
| KZ48-J3N1024 |
| KZ48-J3F720 |
| KZ48-J12S2500/8Z10 |
| KZ48-J12L2500/8C0.15-001 |
| KZ48-J12L2048/8B10 |
| KZ48-J12L2048/6B10 |
| KZ48-J12E8192/8 |
| KZ48-J12CA2500/8 贝和 |
| KZ48-J12CA2500/4C1.2 |
| KZ48-J12CA2500/4 |
| KZ48-J12C2500P8 |
| KZ48-J12C2500P6 |
| KZ48-J12C2500P4 |
| KZ48-J12C2500P12 |
| KZ48-J12C2500P10 |
| KZ48-J12C2500/8 |
| KZ48-J12C2500/4 |
| KZ48-J12C2048P8 |
| KZ48-J12C2048P8 |
| KZ48-J12C2000/6 |
| KZ48-J12C1000P6 |
| KZ48-J12C1000P6 |
| KZ48-1005463GT (KZ48-J12CA2500/8) GT |
