ПАРАМЕТРЫ ПРОДУКТА
| Предметы | Основные параметры |
| Бренд | Хэнсян |
| Тип энкодера | Абсолютный энкодер |

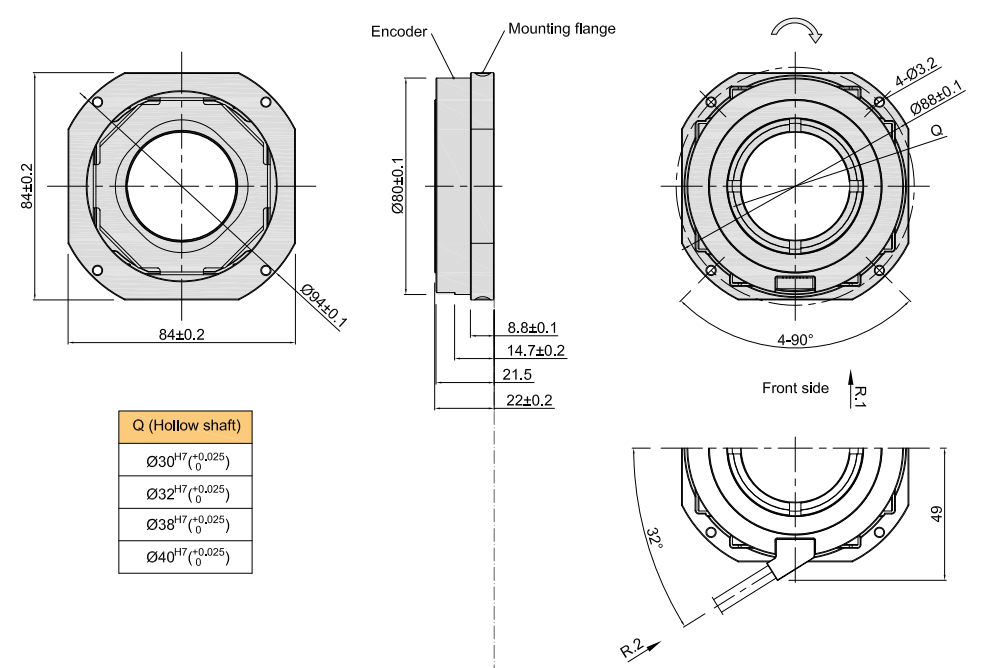

| Внешний диаметр | 80 мм (Монтажный фланец 94 мм) |
| Толщина | 22 мм |
| Тип полого вала | Сквозное отверстие |
| Диаметр полого вала | 30 мм;32 мм;38 мм;40 мм |
| Разрешение | однооборотный: 17 бит, 19 бит, 20 бит, 22 бит, 24 бит, может быть расширен до 32 бит |
| многооборотные: 1716=17+16бит, 1916=19+16бит, | |
| 2016=20+16бит, 2216=22+16бит,2416=24+16бит | |
| Интерфейс | E=Радиальная розетка SM08B-GHS-TB; J=Радиальный кабель |
| Коммуникация | Б=БИСС-С;S=SSI |
| Электрическое подключение | Р=РС-485 |
| Режим вывода | M = многооборотный (серый и двоичный) |
| S = однооборотный (серый и двоичный) | |
| Светоотражающий принцип | Бесконтактный фотоэлектрический |
| Точность | ±80 дюймов |
| Скорость ответа | Нормальное действие: 6000мин-1 |
| Среднеквадратичный шум сигнала положения | ±2 при 18 бит/об |
| Тактовая частота связи | ≤10 МГц (BISS) или ≤ 5 МГц (SSI) |
| Время начала | типичное значение: 13 мс |
| Период выборки абсолютной позиции | ≤75 нс |
| Допустимая скорость | ≤32200 об/мин (ограничено механическим ограничением скорости) |
| Кабель | Витая пара |
| Длина кабеля | 200 мм-10000 мм |
| Механическое соединение | Кольцо стопорное с валом, фиксированное соединение с гибкой пружинной пластиной |
| Стартовый крутящий момент | менее 60×10-3 Нм |
| Инерционный момент | менее 80×10-6 кг.м2 |
| Нагрузка на вал | Радиальный 30Н;Осевой 20Н |
| Скорость поворота | ≤5000 об/мин |
| Материал корпуса | Алюминиевый сплав |
| Температура окружающей среды | Эксплуатация: -20~+95℃;Хранение: -25~+95℃ |
| Влажность окружающей среды | Эксплуатация и хранение: 35~85% относительной влажности (без конденсации). |
| Вибрация | Амплитуда 1,52 мм, 5–55 Гц, 2 часа для направлений X, Y, Z индивидуально. |
| Шок | 980 м/с2 11 мс, три раза для направлений X,Y,Z индивидуально |
| Защита | IP50 |
| Вес нетто | Около 360 г |
