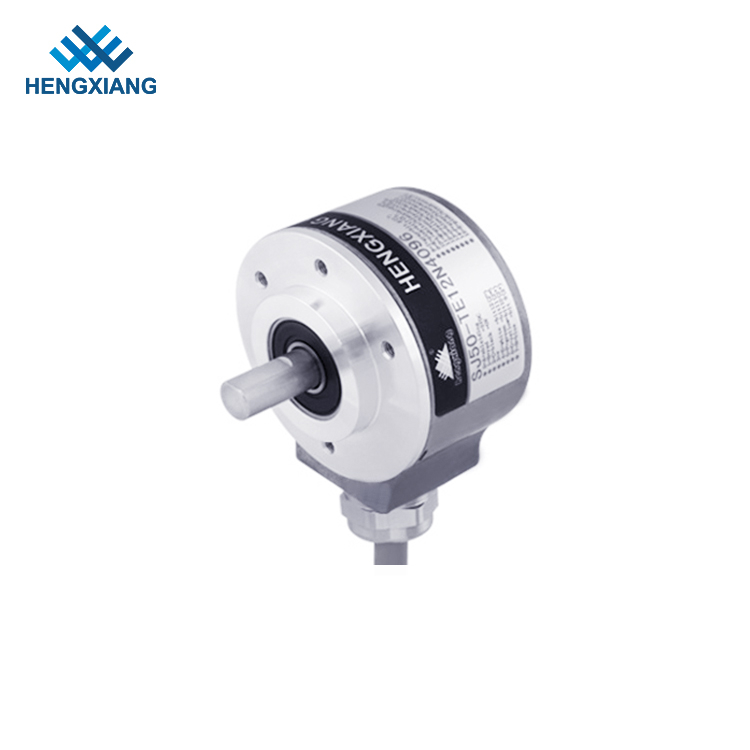

Сплошной вал
50 мм
29 мм
8/10 мм
5-12бит
Абсолютный однооборотный
IP65, IP50
Параллельно, НПН, ПНП
Нет
| Количество: | |
|---|---|
| Предметы | Основные параметры |
| Бренд | Хэнсян |
| Тип энкодера | абсолютный энкодер |
| Внешний диаметр | 51 мм |
| Толщина | 29 мм |
| Длина вала | 16 мм |
| Диаметр цельного вала | 8 мм D-образная форма |
| Бит(шаги) | 5 бит;6 бит;7 бит;8бит;9бит;10 бит;11 бит;12бит |
| Напряжение питания | 5 В постоянного тока; 8-30 В постоянного тока |
| Тип розетки | радиальный кабель |
| радиальное гнездо | |
| радиальный кабель со штекером | |
| Направление счета | против часовой |
| внешнее направление управления | |
| по часовой стрелке | |
| Интерфейс | Эффективность низкого уровня NPN/PNP |
| Эффективность высокого уровня NPN/PNP | |
| Степень защиты | IP50;IP65 |
| Длина кабеля | 1 м (длина кабеля может быть добавлена соответствующим образом |
| Требуется, но оплата производится индивидуально) | |
| Ток потребления | 100 мА МАКС. |
| Максимальная частота ответов | 100 кГц |
| Допустимая пульсация | ≤3% среднеквадратичного значения |
| Напряжение нагрузки | ≤DC30В |
| Выходной код | код серого |
| Точность | 360/(разрешение х 4) |
| Прочность изоляции | AC500В 60с |
| Изоляционное сопротивление | 10 МОм |
| GND | не подключаться к кодировщику |
| пусковой момент | менее 5x 10-3 Нм |
| Интертический момент | менее 3х 10-6кг.м2 |
| Нагрузка на вал | Радиальная 50Н;Осевой 30Н |
| Топ РЕВ | 4000 об/мин; IP65≤3000 об/мин |
| Несущая жизнь | 1,5x109 об/мин при номинальной нагрузке (100 000 часов при 2500 об/мин) |
| Температура окружающей среды | В рабочем состоянии:-20 ～+85°C；хранение: -25 ～+90°C |
| Влажность окружающей среды | Эксплуатация и хранение: 35–85 % относительной влажности (без конденсации). |
| Вибрация (терпеть) | Амплитуда 0,75 мм, 5–55 Гц, 2 часа для трех осей индивидуально. |
| Носок (терпеть) | 49 м/с2, три раза для направлений X,Y,Z индивидуально |
| Материал вала | Нержавеющая сталь |
| Материал корпуса | Диаметр литого алюминия |
| Длина кабеля | 1000 мм (кабель с экраном) |
| Сертификация | CE |
| упаковка | Картонная коробка |
| Вес нетто | Около 300 г (с упаковкой) |
Shanghai Hengxiang Optical Electronics Co., Ltd.— высокотехнологичное предприятие, специализирующееся на создании, исследовании, производстве и маркетинге высокоточных оптических энкодеров.У нас есть зрелые независимые возможности исследований и разработок, которые позволяют настраивать производство эксклюзивных моделей в соответствии с потребностями новых технологических продуктов.Мы основана в 2001 году и экспортирует продукцию в страну и за границу после 21 года седиментации.Наша компания в основном занимается производством энкодеров, оптических линз, изделий из германия и т. д. Строгий контроль качества продукции, высокая точность и высокие стандарты технологий глубокой обработки обслуживают лифты, двигатели, станки с ЧПУ, текстильные изделия, роботов, ветроэнергетику, медицину, сборку. линейное оборудование и другие отрасли автоматизации.
Мы стремимся стать известным брендом в области прецизионных оптических энкодеров и стремимся стать лидером в области прецизионных энкодеров на международном уровне.
«Точность в измерениях для научно-технической жизни». «Hengxiang будет придерживаться корпоративных принципов «честности, точности и прагматизма, ориентации на клиента, единства и взаимного успеха».
Вопрос: Каковы ваши основные продукты?
А: Наша компания создала продукцию из оптических линз и дисков энкодеров, которые обеспечивают прочную теоретическую основу для энкодеров. После 20 лет разработки мы расширили наш бизнес до энкодеров, поэтому наше качество полностью гарантировано и получило положительные отзывы по сравнению с другими заводами энкодеров.
Вопрос: Вы производитель или агентство?
А: Мы являемся фабрикой с более чем 23-летним опытом производства, приглашаем вас посетить нашу фабрику, мы находимся в городе Шанхай, Китай.
Вопрос: Могу ли я настроить энкодер, если в вашем текущем каталоге нет аналогичных параметров?
А: Да, мы можем предоставить индивидуальные услуги, у нас также есть машины для лазерной печати, чтобы изготовить ваш собственный логотип или номер детали;
Если вы хотите получить эквивалентную продукцию для других брендов, вы можете связаться с нами, чтобы получить точное подтверждение цены и параметров, мы ответим вам в течение одного часа в рабочее время.
Вопрос: Каков ваш минимальный заказ?
А: Минимальный заказ составляет 1 шт. для наших обычных кодировщиков.
Вопрос: Сколько времени занимает выполнение заказа?
А: Доставка образцов занимает не более 1 недели, а для массового заказа обычных кодировщиков — около 10 дней.
